X-Ray SDK 0.7 (CoP)

[AziatkaVictor 3 552]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

Спойлер

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

Спойлер

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

Спойлер

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

Спойлер

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

Спойлер

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Policai 941]

Народ! Уже спрашивал кажется на старом сайте, но не помню был ли ответ.
Вопрос по экспорту в актор эдиторе в ogf... Актор склеивает вертексы которые ближе 5 мм, есть ли способ обойти этот баг? Может какие настройки существуют? Мелкие модели корёжит нещадно..

[Ferveks 137]

Policai Как вариант, поискать рукописные конвертеры. Или попросить знакомого программистушку ручками накатать один такой. Кажется, структуры форматов в свободном доступе вполне есть.

Изменено 3 сентября, 2020 пользователем Ferveks

[Misery 422]

Как удалить все smart_coverы  и смарт террейны с помощью Object List? А то я вроде удаляю, а компилятор жалуется на смарт каверы.

[Policai 941]

9 часов назад, Ferveks сказал:

Как вариант, поискать рукописные конвертеры.

Можешь предложить варианты?

---

Дополнено 3 минуты спустя

6 часов назад, Igor_Misery сказал:

Как удалить все smart_coverы  и смарт террейны с помощью Object List? А то я вроде удаляю, а компилятор жалуется на смарт каверы.

Значит не все удаляете. Имена могут быть изменены, как вариант открываете обждектс лист, открываете свойства первого обьекта, сдыигаете окошечко в бок, и по списку двигаетесь сверху в низ смотря на свойства....

[Misery 422]

3 часа назад, Policai сказал:

Можешь предложить варианты?

---

Дополнено 3 минуты спустя

Значит не все удаляете. Имена могут быть изменены, как вариант открываете обждектс лист, открываете свойства первого обьекта, сдыигаете окошечко в бок, и по списку двигаетесь сверху в низ смотря на свойства....

Лол, я так и делал. Я нажимаю на кнопку и смарт каверы зачёркиваются.

[Policai 941]

3 минуты назад, Igor_Misery сказал:

Лол, я так и делал. Я нажимаю на кнопку и смарт каверы зачёркиваются.

Вот именно что лол.... Зачёркиваются это СКРЫВАЮТСЯ, а не удаляются, и на сборку не влияет что они скрыты....

[Ferveks 137]

Policai Нет, не натыкался, к сожалению

[Misery 422]

Только что, Policai сказал:

Вот именно что лол.... Зачёркиваются это СКРЫВАЮТСЯ, а не удаляются, и на сборку не влияет что они скрыты....

А удаляяяяять?

[Policai 941]

Да. нужно удалять а не скрывать, компилятору по барабану что Вы сделали их невидимыми для себя.

[Misery 422]

От каких спавн элементов будет вылетать локация, нужно локацию почистить.

Удалить смарт каверы, смарт террейны, campfi'еры?

[Vodka 150]

15 часов назад, Igor_Misery сказал:

От каких спавн элементов будет вылетать локация, нужно локацию почистить.

Удалить смарт каверы, смарт террейны, campfi'еры?

Да от любых. Если у тебя цель просто запустить локацию, лучше сразу очистить весь уровень от ненужного и нужного, а потом уже разбираться.

1.Заходишь во вкладку "Spawn Elements"
2.Жмёшь CTRL + A
3.Жмёшь DEL
4.Заходишь во вкладку "Groups"
5.Жмёшь CTRL + A
6.Жмёшь DEL

Затем ставишь пару граф поинтов, (ai -> graph_point в спавн элементах), и ставишь актёра (В самом низу спван элементов actor). Собираешь, и тестируешь. Только сделай резервную копию исходников уровня, но это должно у тебя на автомате быть.

[Misery 422]

Только что, Vodka сказал:

Да от любых. Если у тебя цель просто запустить локацию, лучше сразу очистить весь уровень от ненужного и нужного, а потом уже разбираться.

1.Заходишь во вкладку "Spawn Elements"
2.Жмёшь CTRL + A
3.Жмёшь DEL
4.Заходишь во вкладку "Groups"
5.Жмёшь CTRL + A
6.Жмёшь DEL

Затем ставишь пару граф поинтов, (ai -> graph_point в спавн элементах), и ставишь актёра (В самом низу спван элементов actor). Собираешь, и тестируешь. Только сделай резервную копию исходников уровня, но это должно у тебя на автомате быть.

Спасибо, вот это я и хотел услышать.

[Misery 422]

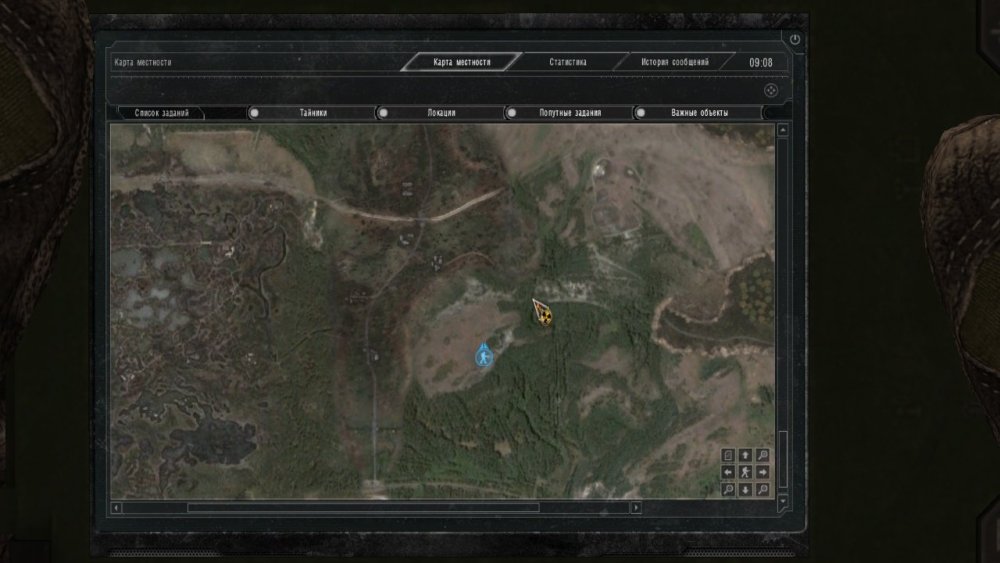

Что может быть не так с картой? Координаты правильные, текстура карты есть, но ГГ за картой. Ещё лока очищенная, на ней ничего нету. Только ГГ (не буду учитывать 4 граф-поинта, которые нужны ГГ). И проблема, что текстуры двигаются вместе со мной, и вовсе исчезают, и остается мыло.



[Vodka 150]

2 часа назад, Igor_Misery сказал:

Что может быть не так с картой? Координаты правильные, текстура карты есть, но ГГ за картой. Ещё лока очищенная, на ней ничего нету. Только ГГ (не буду учитывать 4 граф-поинта, которые нужны ГГ). И проблема, что текстуры двигаются вместе со мной, и вовсе исчезают, и остается мыло.



Координаты оригинальных локаций бери из оригинальных файлов. (game_maps_single.ltx)
Всё должно быть подключёно в таком формате:

Секция_локации =
[секция_локации]
global_rect =

Учти - иногда для некоторых уровней требуется слегка расширить, или уменьшить по координатам и размерам текстуры. Скинь все конфиги, название карты и текстуру локации, посмотрю что у тебя.

[Misery 422]

7 минут назад, Vodka сказал:

Координаты оригинальных локаций бери из оригинальных файлов. (game_maps_single.ltx)
Всё должно быть подключёно в таком формате:

Секция_локации =
[секция_локации]
global_rect =

Учти - иногда для некоторых уровней требуется слегка расширить, или уменьшить по координатам и размерам текстуры. Скинь все конфиги, название карты и текстуру локации, посмотрю что у тебя.

Уже давно поправил, дело было в "level.ltx", в папке с уровнем.

[Policai 941]

Народ! Наверное многие сталкивались с невидимыми обьектами при переносе локаций из ТЧ на ЗП, как пример гаражи на локации Припять из ТЧ... Выяснил что это из за неверных шейдеров на лодах.
Сегодня столкнулся с машинами на локации Росток, сравнил шейдеры с оригинальными обьектами ЗП и увидел одну разницу.

На локациях ТЧ
Shader \ def_objects_lod
Compile \ def_objects_lod

На оригинальных машинах ЗП
Shader \ def_objects_lod
Compile \ def_objects_lod_collision
или
Shader \ def_objects_lod
Compile \ def_objects_lod_visual

Интересует в чём разница Compile шейдера, как лучше исправить

[Arkada 419]

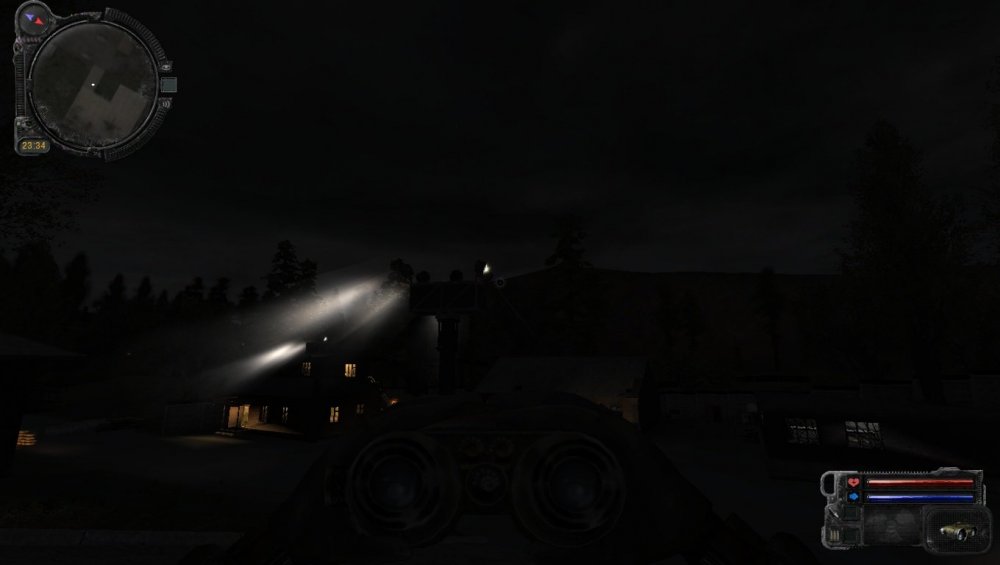

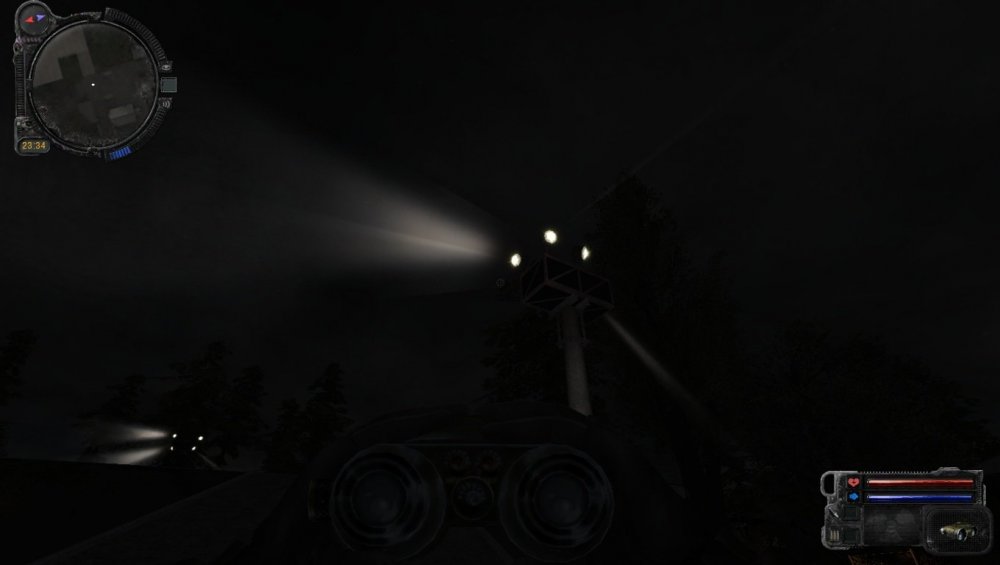

Как сделать так, чтобы свет был виден со ВСЕХ сторон? (1 скриншот крайний левый источник света )

Спойлер



Изменено 13 сентября, 2020 пользователем Winzor

[Дегтярев 1]

Какая железа нужна для модинга

[denis2000 751]

2 часа назад, Дегтярев сказал:

Какая железа нужна для модинга

Гипофиз - как мне кажется очень важен.

[pirat 263]

4 часа назад, Дегтярев сказал:

Какая железа нужна для модинга

@Дегтярев Для работы в сдк как минимум нужен двухядерный проц, 4 гига оперативки и какую-нибудь видеокарту на 512 мб памяти. Но это я так думаю. Реальные же требования могут быть ниже, а может и выше. Ещё надо понимать что с таким железом компиляция даже небольшого по размерам и наполнению уровня займет сутки или больше.



Изменено 15 сентября, 2020 пользователем pirat

[Дегтярев 1]

А карта на 5 км на 5 км  это нормально



[denis2000 751]

Дегтярев Средний размер карты в сталкере 1200х1200, карта 5Кх5К более чем в 16 раз больше по площади.

[Й0DOMARИN 0]

Всем привет, я только недавно начал заниматься этим, прошу помощи.
Ловлю вылет в X-Ray SDK 0.7 RePack by DaaGuda V2, когда ставлю актора на аи сетку, захожу в параметры и меня nps profile с дефолта на актора, открываю список и выбираю актора - ловлю вылет, вот лог:

Expression    : fatal error
Function      : X:\stalker_addon\sources\trunk\xrCore\xrDebugNew.cpp
File          : X:\stalker_addon\sources\trunk\xrCore\xrDebugNew.cpp
Line          : 230
Description   : <no expression>
Arguments     : nodefault reached

stack trace:

[WolfHeart 835]

Й0DOMARИN Вот твой вылет: xrDebugNew.cpp

[[Humboldt] 132]

CoC-овским SDK кто нибудь пользовался?

https://www.moddb.com/mods/call-of-chernobyl/downloads/cocs-sdk-scene-update

https://github.com/revolucas/CoC-Xray
