X-Ray SDK 0.7 (CoP)

[AziatkaVictor 3 926]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

Спойлер

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

Спойлер

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

Спойлер

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

Спойлер

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

Спойлер

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Сергей Шубин 21]

Добрый вечер. Как можно быстро выделить и удалить с локации все граф-пойнты?  Не трогая прочие спавн-элементы?

[denis2000 953]

Сергей Шубин Включаете работу со спавн элементами, открываете Object List, выделяете скопом ненужное - удаляете.

[Сергей Шубин 21]

Добрый день.  Интересует вопрос.  Я декомпилировал локу от Чистого Неба для её заселения.  Допустим, мне не понравилась АИ-сетка в каком то месте.  Я её подправил, что то добавил.  Что то удалил.

Известно, что алл.спавн можно собрать отдельно.  Без компиляции локации.  Для АИ-сетки есть что то подобное?  Из за десятка квадратиков нет желания запускать многочасовую компиляцию.



[denis2000 953]

Сергей Шубин Для компиляции АИ-сетки обязательно нужно предварительно скомпилировать геометрию локации, можно на драфте.

[svi_042 285]

Доброго дня, столкнулся со следующей проблемой - после того, как вshader editor'е добавил 1 новый материал и 3 движковых шейдера, побилась (точнее, пропала) пара компиляторный-движковый материал 'default', о чём я узнал, пытаясь скомпилить СТАРУЮ, уже компилировавшуюся локацию и получив цельный набор подобных логов:

Object 'statics\firestation\fire_plug_1': engine shader 'default' non compatible with compiler shader 'default'


Залез в shader editor и в material pair действительно не увидел, чтобы было соответствие движкового и компиляторного default'ов. Соотв-но, вопрос - как эту пару можно починить/вернуть? Или иным образом исправить ситуацию.





UPD: решено. Движковый шейдер default по каким-то причинам сменил тип с LEVEL на какой-то иной (не запомнил). Решение - удалить, клонировать шейдер default_pm, сменить параметр Tessellation на NO_TESS. Profit

Изменено 2 августа, 2021 пользователем svi_042

[Policai 1 323]

Народ! Попадалось на глаза что есть ключ для декомпила уровня, который отделяет террейн от обьектов при распаковке, подскажите кто в теме.

[WolfHeart 924]

17 минут назад, Policai сказал:

Попадалось на глаза что есть ключ для декомпила уровня, который отделяет террейн от обьектов при распаковке, подскажите кто в теме.

Есть такое.
Конвертер от abramcumner.



Спойлер



converter -level cop:mp_military1 -out mp_military1 -mode le -with_lods -terrain
PAUSE



Изменено 4 августа, 2021 пользователем WolfHeart

[Policai 1 323]

Не то на что я расчитывал, у меня все конфиги сделаны и настроены под свой сдк, а новый конвертор это заново всё настраивать и прописывать...Не стоит оно того ради одной локации. Мне почему то думалось что ключ под любой конвертор.

[WolfHeart 924]

10 часов назад, Policai сказал:

Не то на что я расчитывал, у меня все конфиги сделаны и настроены под свой сдк, а новый конвертор это заново всё настраивать и прописывать...

А зачем? Оставь свои fsconverter и converter.ini, замени только converter.exe. Хотя прописать путь к своему SDK в двух файлах, дело двух минут. А ключик -terrain полезен для декомпила любой локации. Он не дает спекаться объктам находящимися в непосредственной близости к траве, грунту и ... (это бордюры, столбики, столбы и ...).

Но дело конечно твое, "хозяин барин".

Спойлер

А если хочешь, скинь мне свой путь к папке editors своего SDK и я настрою тебе конвертер.



[Policai 1 323]

1 час назад, WolfHeart сказал:

А зачем? Оставь свои fsconverter и converter.ini, замени только converter.exe.

Как converter.exe. будет читать не родные конфиги неизвестно...


1 час назад, WolfHeart сказал:

Хотя прописать путь к своему SDK в двух файлах, дело двух минут.

Ага... особенно converter.ini..)))) В нём все конфиги и настройки под каждый билд...


1 час назад, WolfHeart сказал:

Но дело конечно твое, "хозяин барин".

Не стоит оно того, я уже декомпилил и отделил обьекты от терейна... вот это действительно в максе дело 2-3 минут...Мне уже не нужны новшества,  доделываю последнее, выкладываю и на покой... Хватит заниматься тем что уже никому не нужно..)))

[WolfHeart 924]

3 минуты назад, Policai сказал:

Как converter.exe. будет читать не родные конфиги неизвестно...

Да в конфигах там никаких изменений нет.

9 минут назад, Policai сказал:

Ага... особенно converter.ini..)))) В нём все конфиги и настройки под каждый билд...

Ну и... Прописать только путь к папке gamedata нужного билда.

16 минут назад, Policai сказал:

Не стоит оно того, я уже декомпилил и отделил обьекты от терейна... вот это действительно в максе дело 2-3 минут

Дело хозяйское.

31 минуту назад, Policai сказал:

Мне уже не нужны новшества,  доделываю последнее, выкладываю и на покой...

Ой... А через месяц, а может и раньше, руки сами потянуться к SDK и Мах-у.

[Stepan_sovok1917 41]

Всем привет! Ковырялся тут в сдк тч и сделал для себя неожиданное открытие. В сдк тч можно ставить погоду! Прям в редакторе! Там даже есть дождь и гроза. Вспышки молнии освещают локацию

В сдк ЗП такого нет. Кто-нибудь знает, почему это вырезали? И может, это можно как-нибудь вернуть? Прикольная же фича

[AziatkaVictor 3 926]

Есть ли решение проблемы долгой загрузки, при декомпиляции уровня в le2? Дело в том, что редактировать уровень в le крайне неудобное, объекты слипаются между собой, при чем не всегда очевидным образом. Но при декомпиляции в le2 объекты не слипаются, скорее наоборот, раскладываются на еще меньшие части. Однако, проблема в том, что количество объектов уровня le2 будет равно примерно 8 уровням le, из-за чего скорость загрузки существенно падает.

К чему я веду, нету ли каких-то решений или модификаций в СДК, которые ускоряют запуск? Многопоточная загрузка, например? Зная то, сколько раз его приходиться запускать, ждать по 10-20 минут, просто для того, чтобы его запустить, это так себе решение, мягко говоря...

[WolfHeart 924]

40 минут назад, AziatkaVictor сказал:

Дело в том, что редактировать уровень в le крайне неудобное, объекты слипаются между собой, при чем не всегда очевидным образом.

А ты каким конвертером декомпилил в le?

Вот этим не пробовал: abramcumner/xray_re-tools

[AziatkaVictor 3 926]

WolfHeart а в чем разница?

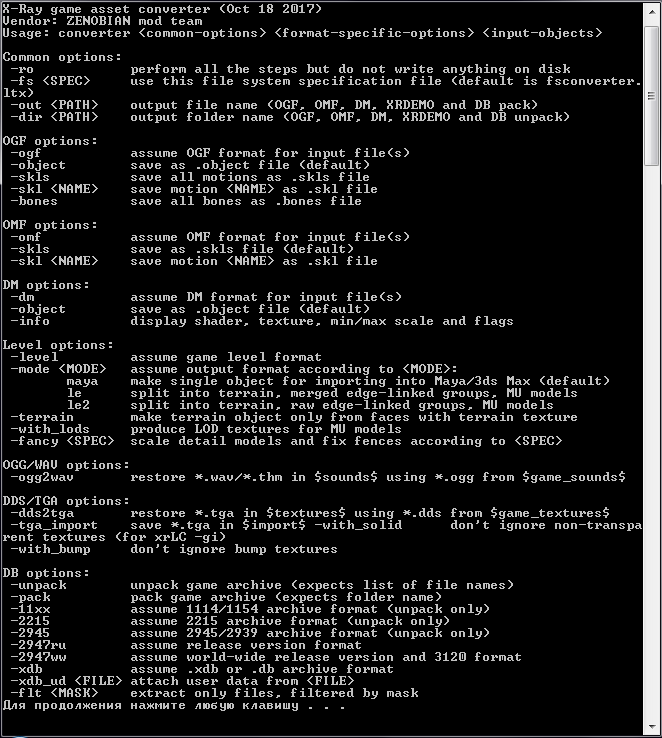

P.S. Посмотрел выше ключ, у меня пишется вот это в консоли:

Спойлер



[WolfHeart 924]

5 часов назад, AziatkaVictor сказал:

а в чем разница?

Да abramcumner вроде как пофиксил склеивание объектов. Во всяком случае с локами с которыми у меня раньше были подобные проблемы он справился.
Попробуй.

[AziatkaVictor 3 926]

WolfHeart сделал, результат аналогичный.

[WolfHeart 924]

11 часов назад, AziatkaVictor сказал:

сделал, результат аналогичный.

А что за локация?

[AziatkaVictor 3 926]

WolfHeart янтарь, внутри бункера и некоторых зданий объекты склеились.

[WolfHeart 924]

3 минуты назад, AziatkaVictor сказал:

янтарь,

Релизный? Из ТЧ или ЧН? Или от кудато еще?

[AziatkaVictor 3 926]

WolfHeart брал с CoP Level Pack, если не путаю название. Снаружи объекты отдельно, но внутри зданий слиплись. И так же некоторые объекты стали Лодами, не знаю, вина ли уровня или конвертера.

[WolfHeart 924]

1 минуту назад, AziatkaVictor сказал:

брал с CoP Level Pack

Есть такой. Из этого пака, не пробовал декомпилить, да и зачаем? Есть же исходники.

Но ради интереса попробую декомпильнуть и отпишусь.

[AziatkaVictor 3 926]

WolfHeart интернет слабый, чтобы исходники качать. Еле как скачал сами уровни, поэтому решил, что декомпилировать будет проще.

[WolfHeart 924]

5 минут назад, AziatkaVictor сказал:

интернет слабый, чтобы исходники качать.

Понятно. Хотя архив editors.7z весит не так уж и много (3,56 ГБ).

[AziatkaVictor 3 926]

WolfHeart качаю через ВПН, поэтому иногда трудно скачать даже меньше 100 Мб, потому что появляется ошибка сети и приходиться качать заново. А скорость примерно 0.1-0.2 Мб/с
