X-Ray SDK 0.7 (CoP)

[AziatkaVictor 4 194]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

Спойлер

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

Спойлер

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

Спойлер

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

Спойлер

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

Спойлер

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[gleb1234 2]

denis2000 вообщем я в milkshape сделал модельку сталкера, загружаю я эту модельку в actor editor и выдает ошибку

[denis2000 1 220]

5 часов назад, Леха Бегун сказал:

[error]Description   : name[level_bbox] already exist in section[d:\game\x-raycopsdk\editors\rawdata\levels\mp_close_combat.level]

Два и более объекта статической геометрии с одинаковым именем именем level_bbox.
1. Если есть возможность игнорируйте ошибку пока не откроется уровень и удалите/переименуйте одинаковые объекты.
2. Для опытных левелдизайнеров: откройте файл ...\levels\mp_close_combat\scene_object.part и удалите/перенумеруйте объект вручную.
3. Откатите последние изменения - переименуйте scene_object.~part в scene_object.part.
4. Восстановите локацию из инсталлятора SDK.

[RomaL23 13]

народ подскажите пожалуйста, как сделать мигающую лампу? чтобы свет мигал, типо включается\выключается, будто сломанная лампа.

[denis2000 1 220]

RomaL23 В составных объектах есть (Group).

[RomaL23 13]

denis2000 про группировку я знаю, я там и спавню лампы, но я хотел бы, чтобы лампа мигала, будто сломанная. Как это сделать я не знаю. Покопался, увидел какие то анимации, но я не знаю, над ними нужно работать или нет

[denis2000 1 220]

RomaL23 Там есть уже готовые мигающие лампы. Да мигание источника света - это специальная анимация, ее можно назначить из готовых или предельно просто сделать самому прямо в редакторе.

[стрелок_2009 9]

У меня резко перестал запускаться левел эдитор, то есть на запускаю и начинается загрузка и всё, она не заканчивается, идёт 5, 10, 15 минут и ничего, что делать не знаю, в логах вроде нечего не нашёл

[Policai 1 496]

стрелок_2009
Перемести куда нибудь из папки X-Ray_CoP_SDK\editors\rawdata\objects\   папку levels, не переименовывай а именно убери из равдаты,  если запустится то какой то битый обьект  в папке levels

[стрелок_2009 9]

59 минут назад, Policai сказал:

стрелок_2009
Перемести куда нибудь из папки X-Ray_CoP_SDK\editors\rawdata\objects\   папку levels, не переименовывай а именно убери из равдаты,  если запустится то какой то битый обьект  в папке levels

Спасибо, понял, попробую,

[baraholschik 51]

Спойлер

Are you sure to export game? - Yes.
Making started...
*ERROR: Sector: 'sector_0044' - face count < 4!
ERROR: Validate 'Sector' failed!
Validation FAILED!
ERROR: Validation failed. Invalid scene.

У меня общий вопрос по СДК. В общем, расставлял спавн элементы на уровне и при нажатии "make game" вылезла ошибка, связанная с секторами. Лог выше прикреплён.

А я с секторами вообще не работал, я эту вкладку в левел эдиторе даже не открывал. Мог я как-то зафакапить сектор,  работая со спавн-элементами? Если что, я спавн этой локации уже собирал неоднократно, всё было штатно

Изменено 11 мая, 2025 пользователем baraholschik

[ForserX 251]

4 минуты назад, baraholschik сказал:

А я с секторами вообще не работал, я эту вкладку в левел эдиторе даже не открывал. Мог я как-то зафакапить сектор,  работая со спавн-элементами? Если что, я спавн этой локации уже собирал неоднократно, всё было штатно

Кол-во фейсов в секторе считается от элементов, которые ему принадлежает. Т.е. у тебя есть некий "дом" (допустим 10 полигонов) в нём есть дверь (ещё 5 полигонов) = 15 полигонов

Возможно просто случайно снёс какой-нибудь объект сцены. Попробуй перегенерировать сектора.

---

Дополнено 2 минуты спустя

UPD: Самый простой способ: Найди битый сектор и докинь в него объект. Ошибку скипнуть поможет

[baraholschik 51]

ForserX это получается, надо геометрию уровня изменять? Я с ней вообще не работал, для меня это будет серьёзной проблемой. А снести объект сцены я мог только работая во вкладке objects? Я сейчас пытался просто найти битый сектор, но сдк эти сектора вообще не помечает никак, выделяется только общий sector default

[ForserX 251]

1 минуту назад, baraholschik сказал:

это получается, надо геометрию уровня изменять?

Нет, ты же это потом компилить не будешь. Тебе же просто надо заткнуть валидацию, если я правильно понял.



2 минуты назад, baraholschik сказал:

Я сейчас пытался просто найти битый сектор, но сдк эти сектора вообще не помечает никак

Проблема в том, что он убитый. Т.е. меньше, чем 4 полигона.

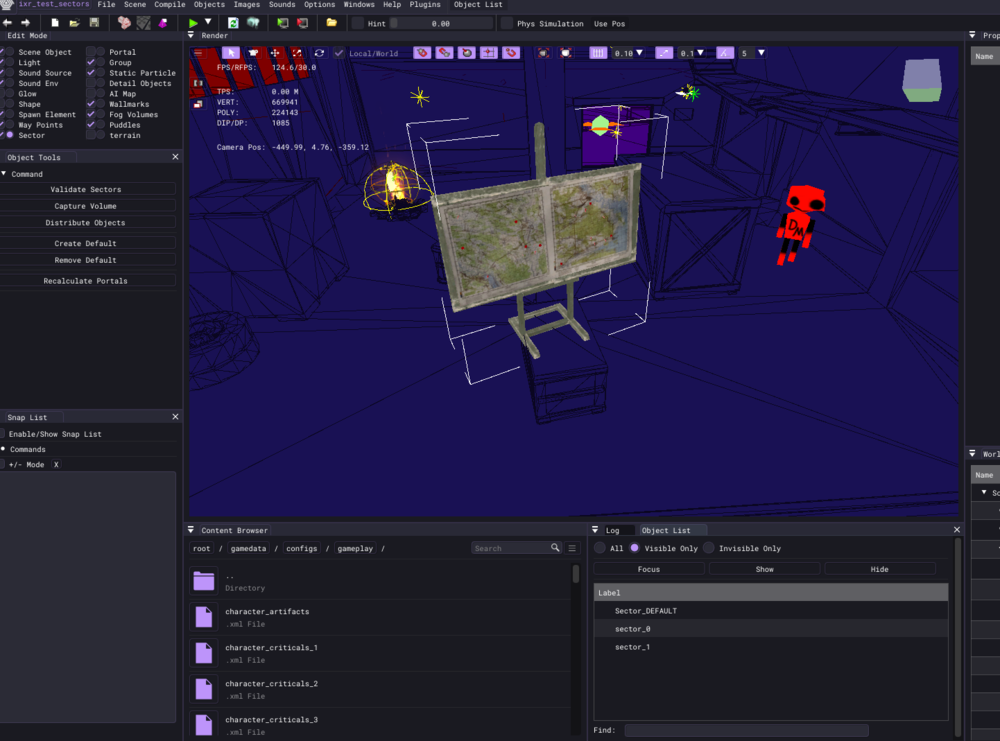

Глянь в обжект листе кол-во секторов

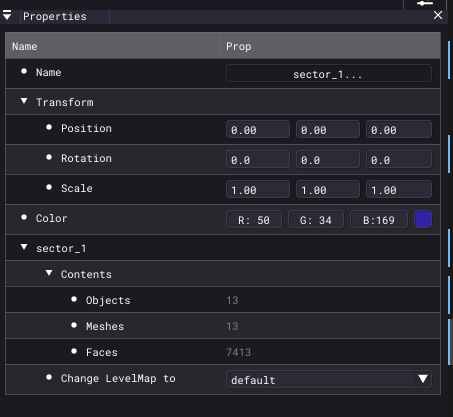

В окне свойств будут данные сектора

[baraholschik 51]

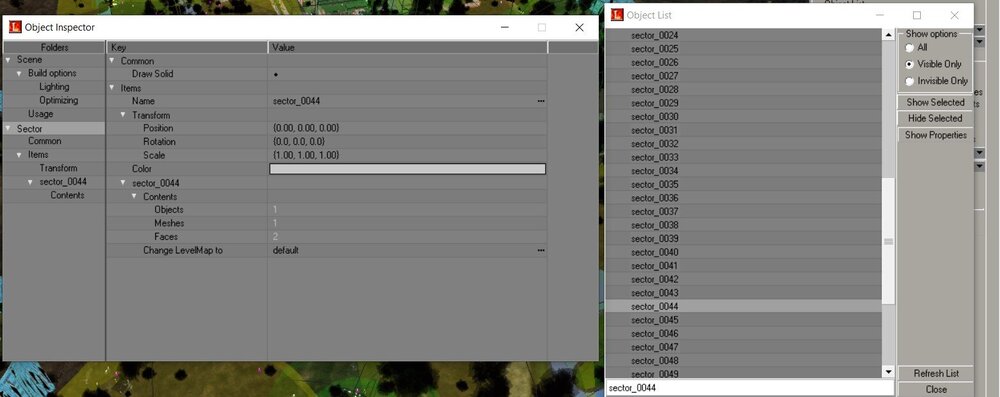

ForserX секторов 60, на битом секторе 2 фейса.
А насчёт геометрии верно - я же буду спавн компилировать, по идее не должно быть осложнений




Изменено 11 мая, 2025 пользователем baraholschik

[ForserX 251]

@baraholschik Ну вот и снеси его

[baraholschik 51]

ForserX , снёс вот. Компилирую спавн пока. Я прост затупил, думаю - как удалить сектор, если я его не вижу, а сдк не ставит на него метку. На спавн элементах-то есть такая метка, и выделенный объект видно издалека. А сектора настолько мелкие оказались, что большинство и не видно, но они выделены. В общем, где этот сектор был, я так и не увидел, удалил вслепую)

UPD так сказать: спавн скомпилировался нормально, на первый взгляд. Будем считать, что это помогло, спасибо вам огромное!

Изменено 11 мая, 2025 пользователем baraholschik

[Chickenboss226 0]

уже решил

---

Дополнено 39 минуты спустя

Изменено 20 мая, 2025 пользователем Chickenboss226
уже решил

[Gruz_200 0]

откат

Изменено 10 июня, 2025 пользователем Gruz_200

[Ayden 401]

Подскажите пожалуйста название партикла искажения воздуха, чтобы сделать его над грилем в сталкерском лагере красиво?

[ForserX 251]

1 час назад, Ayden сказал:

Подскажите пожалуйста название партикла искажения воздуха, чтобы сделать его над грилем в сталкерском лагере красиво?

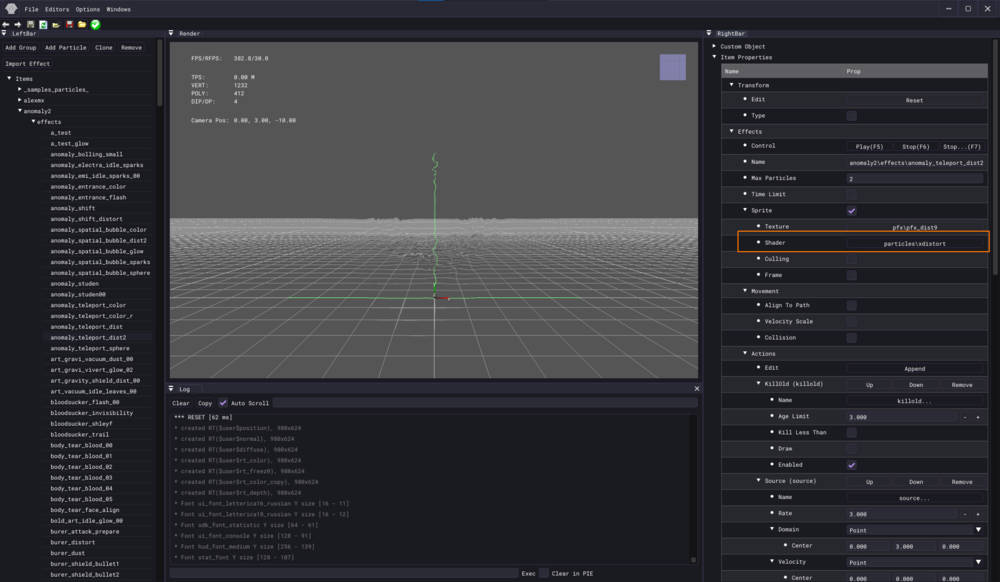

Любой с таким шейдером

[Chickenboss226 0]

как декомпилировать локацию из другой части сталкера чтоб спавн элементы сохранились?

[denis2000 1 220]

Chickenboss226 Читать инструкцию к декомпилятору и следовать ее рекомендациям. Или у вас экстраординарная ситуация?

[Chickenboss226 0]

denis2000 а где найти инструкцию?

[denis2000 1 220]

Chickenboss226 Обычно - это текстовый файл в комплекте с утилитой.

[RomaL23 13]

есть у кого то анимпоинты для сдк? или кроме оригинала нет больше?
