X-Ray SDK 0.7 (CoP)

[AziatkaVictor 3 928]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

Спойлер

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

Спойлер

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

Спойлер

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

Спойлер

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

Спойлер

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Policai 1 328]

13 минут назад, Paradox27kms сказал:

Я не думаю что разница гигантская а вот доказательство что лога нет опять...)

разница есть. и достаточная. не нужно разводить бардак, есть своя тема. там и пишите. и если вы не знаете где лежит лог то не нужно врать что его нету... Хотя бы изучите контент с которым работаете...

[Paradox27kms 15]

3 минуты назад, Policai сказал:

разница есть. и достаточная. не нужно разводить бардак, есть своя тема. там и пишите. и если вы не знаете где лежит лог то не нужно врать что его нету... Хотя бы изучите контент с которым работаете...

А вы видеофрагмент смотрели?

[Vector Infamous 190]

3 часа назад, Paradox27kms сказал:

Геометрия (xrLC) не хочет компилироваться....

[error]Function:CLocatorAPI::get_path

[error]Description:$textures$

А что с путями и в частности $textures$ (текстуры в TGA) прописанный в файлах *fs.ltx?

[Paradox27kms 15]

19 часов назад, Vector сказал:

[error]Function:CLocatorAPI::get_path

[error]Description:$textures$

А что с путями и в частности $textures$ (текстуры в TGA) прописанный в файлах *fs.ltx?

А я уже решил проблему с геометрией. Да дело было в том что в папке с текстурами отстутствовали .thm файлы всех текстур.

[Arkada 428]

Как убрать такую траву, которая проходит сквозь статические объекты?
Если я открываю эту траву, то выскакивает такое меню настроек (похоже).
Objects per  square - 0.20
Base Texture -
!Common >
Draw objects - yes
Draw base texture - no
Base texture blender - no
Draw slot boxes - no
И нужно ли пересобирать траву на локации?


Изменено 5 августа, 2020 пользователем Winzor

[Policai 1 328]

Ручками рисовать текстуру и альфу на ней... там где чёрная альфа травы не будет, там где светлее будет в зависимости от того насколько прозрачна альфа, жёлтый цвет это листва... Но могу Вам гарантировать, что Вы не уберёте такую траву под обьектами, вам нажно на текстуре terrain_локация_ det, на каждом таком обьекте рисовать чёрную альфу.... то есть запретить траву, на каждом камушке. на каждой веточке... Иначе трава будет сквозь них расти. Потом пересобрать траву и скомпилить...
Настройка там по сути одна Objects per  square - Это плотность травы...

Изменено 5 августа, 2020 пользователем Policai

[Arkada 428]

Я добавил и удалил объекты на локации. Теперь мне нужно пересобрать локацию на высоком качестве. Но у меня не такой мощный компьютер, и ждать более 8 часов я не собираюсь. К кому мне обращаться и кто мне может помочь? Все исходники локации скину.

[chriotmao 1 902]

13 минут назад, Winzor сказал:

 и ждать более 8 часов я не собираюсь

?  Ну извините мистер важный



ЗЫ, кому действительно нужно, все стерпит

Изменено 6 августа, 2020 пользователем chriotmao

[AziatkaVictor 3 928]

Согласен... Восемь часов еще не так много...

Спойлер

Winzor так что советую, лучше подождать. В любом случае придется ждать, так или иначе. Разница не столь велика, чтобы искать для этого человека с мощным ПК. Тем более, будет для вас опытом, что да как компилировать.

[chriotmao 1 902]

3 минуты назад, AziatkaVictor сказал:

Согласен... Восемь часов еще не так много...

  Показать контент

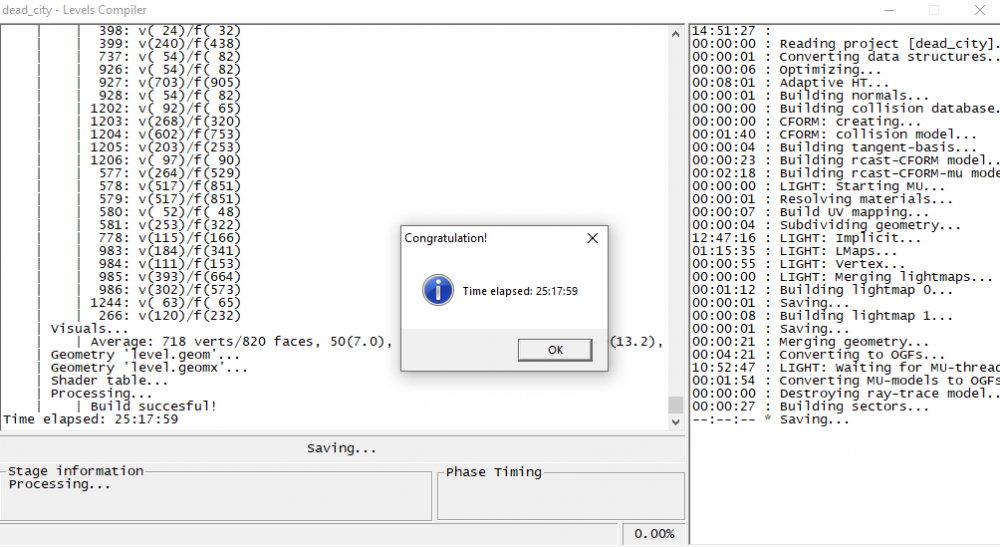

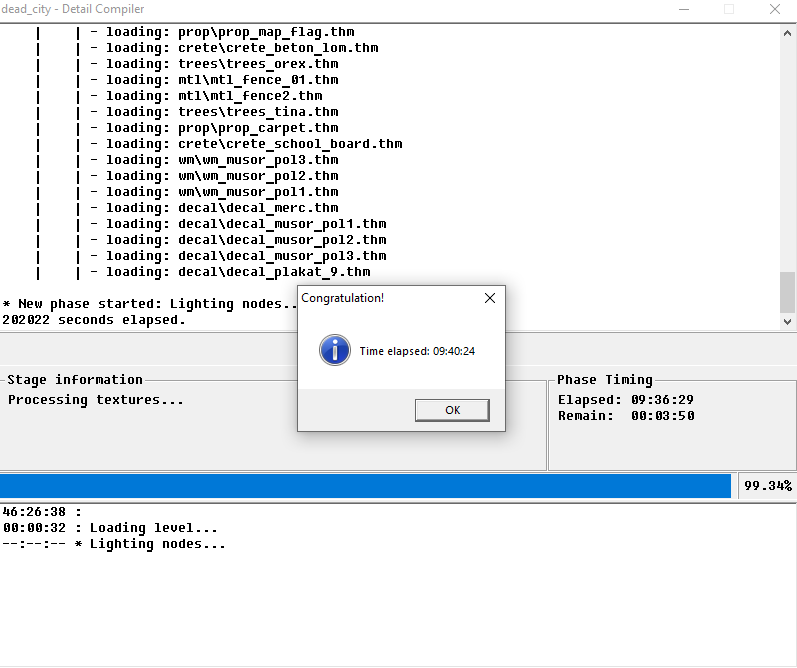

Да, 8 часов обычно средне-минимальные компилятся, ну пока 104 часа это рекорд для моей запасной машины (i5 3470 8gb ssd)

[AziatkaVictor 3 928]

chriotmao я гляжу, у вас 8 лайтмапов компилировалось. Вашему терпению можно только позавидовать... А по размерам, локация большая была? Потому что я компилировал Мертвый Город, а это не такая уж и большая локация. Но компилировалось все-равно долго...

[chriotmao 1 902]

1 минуту назад, AziatkaVictor сказал:

chriotmao я гляжу, у вас 8 лайтмапов компилировалось. Вашему терпению можно только позавидовать... А по размерам, локация большая была? Потому что я компилировал Мертвый Город, а это не такая уж и большая локация. Но компилировалось все-равно долго...

Локация большая, размером чуть меньше болот, но на ней много разных жрущих подлокаций и много лодов. Сейчас ловим баги и еще раз придется компилировать, но в это раз я хочу посмотреть насколько быстрее будет на основной машине (R5 3600 32gb nvme ssd)

[Policai 1 328]

43 минуты назад, chriotmao сказал:

кому действительно нужно, все стерпит

Это на чём компилили? 486-ой и 64 mb озу?....

[chriotmao 1 902]

6 минут назад, Policai сказал:

Это на чём компилили? 486-ой и 64 mb озу?....

i5 3470 8gb ssd

[Policai 1 328]

19 минут назад, chriotmao сказал:

Локация большая, размером чуть меньше болот, но на ней много разных жрущих подлокаций и много лодов. Сейчас ловим баги и еще раз придется компилировать, но в это раз я хочу посмотреть насколько быстрее будет на основной машине (R5 3600 32gb nvme ssd)

Может я что то не понимаю? Но мне кажется проблема с железом или ПО... Мой калькулятор i5-7500, 16 озу... SDK стоит на обычном винте в терабайт,  ВСЕ!!!! Локации компилю на 20!!!, самое долгое было около 20 часов это Лиманск, но там огромная двухэтажная лока... Подземные локи компилятся минут 20 максимум.... а на стандартном качестве 10 в среднем локи 3-5 часов компилятся...  Почему у Вас так долго, даже с учётом количества лодов не могу понять...

---

Дополнено 3 минуты спустя

chriotmao Я Володе скидывал свой сдк с локами из мода, попробуй скомпилить на нём...

[chriotmao 1 902]

2 минуты назад, Policai сказал:

Но мне кажется проблема с железом или ПО...

Ну разумеется проблема с железом и по, на 3х пк (два у меня и у overfirst еще)

Не думал что это может быть из-за жирности локи?


Map size X x Z: [1776 x 1986]

Max static vertex per m^2: 5523

Total static vertices: 2004184

Max mu vertex per m^2: 5664

Total mu vertices: 30715953



[Policai 1 328]

Я не смотрел на своих локах..))) Но 30 лямов смотрится прилично...

[chriotmao 1 902]

Map size X x Z: [1601 x 1945]

Max static vertex per m^2: 7938

Total static vertices: 1425447

Max mu vertex per m^2: 8400

Total mu vertices: 15099765

Кордон


Map size X x Z: [1117 x 1080]

Max static vertex per m^2: 3865

Total static vertices: 1626050

Max mu vertex per m^2: 7317

Total mu vertices: 11472258

Свалка

[AziatkaVictor 3 928]

chriotmao а как можно посмотреть эти данные?

[Policai 1 328]

Что там такое детальное? Или сглаживание применено? Как двиг это будет прочитывать?
Я наоборот стараюсь уменьшать такие вещи, в тех местах где это сглаживание не играет роли...



---

Дополнено 0 минут спустя

1 минуту назад, AziatkaVictor сказал:

chriotmao а как можно посмотреть эти данные?

level_stat  в папке с локой после компиляции



Изменено 6 августа, 2020 пользователем Policai

[chriotmao 1 902]

2 минуты назад, Policai сказал:

Что там такое детальное? Или сглаживание применено? Как двиг это будет прочитывать?

Да все норм работает на тс движке. Пожирнее некоторые лоды, транспорт + побольше расставлено.

[AziatkaVictor 3 928]

Новая локация:

Map size X x Z:            [1001 x 1005]
Max static vertex per m^2: 775
Total static vertices:     216842
Max mu vertex per m^2:     1248
Total mu vertices:         2714449

Кордон:

Map size X x Z:            [1601 x 1606]
Max static vertex per m^2: 1085
Total static vertices:     627808
Max mu vertex per m^2:     1122
Total mu vertices:         2830953

Мертвый Город:

Map size X x Z:            [915 x 910]
Max static vertex per m^2: 1120
Total static vertices:     630076
Max mu vertex per m^2:     1280
Total mu vertices:         6350775

А у меня еще не все так плохо...

[chriotmao 1 902]

1 минуту назад, AziatkaVictor сказал:

А у меня еще не все так плохо...

Локи совсем чтоль лысые судя по стате? Есть стата с оригинальных лок?



[Policai 1 328]

2 минуты назад, AziatkaVictor сказал:

А у меня еще не все так плохо...

У тебя растительность накручивает а не сами обьекты.. AN4 без него и половины бы небыло...

---

Дополнено 3 минуты спустя

Я сейчас новый кордон делаю, вот там гляну что выйдет..))

[AziatkaVictor 3 928]

chriotmao ну, чтобы было понятно, как я делаю локации, вот тема на одну из них:

Я там не все баги исправил, к сожалению. Но локация была усыпана деревьями. Впрочем, я локации делаю подобным образом. Сейчас делаю локацию с нуля, так что не знаю, что из этого выйдет... (Незаметная реклама)
Я спрашивал у человека, для которого эту локу делал, он играл на статике и говорил, что просадок по ФПС нету. Но точно сказать нельзя, это ведь статика.
