X-Ray SDK 0.7 (CoP)

[AziatkaVictor 3 976]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

Спойлер

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

Спойлер

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

Спойлер

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

Спойлер

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

Спойлер

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Policai 1 337]

Вы просто не скомпилите локу без дефолтного сектора...

[MayLay 155]

31 минуту назад, Policai сказал:

Вы просто не скомпилите локу без дефолтного сектора...

уже скомпилил.

[Policai 1 337]

1 час назад, MayLay сказал:

уже скомпилил.

Очень смешно..)) А теперь распакуйте и посмотрите, сектор дефолтный создался автоматом..))

Вы бы хоть поверхностные гайды прочитали..))

Изменено 26 октября, 2020 пользователем Policai

[MayLay 155]

17 минут назад, Policai сказал:

Очень смешно..)) А теперь распакуйте и посмотрите, сектор дефолтный создался автоматом..))

Вы бы хоть поверхностные гайды прочитали..))

А сразу нормально ответить никак? Юлить, шабить и шутить только. Я в моделировании в принципе 0 без палочки и чего уж не читал, инфы о том, что сектор создастся сам по себе не знал.

[Policai 1 337]

Просто этого делать нежелательно, лучше создать самому... Движок конечно при билде всё равно создаст дефолтный, но баги при этом в виде невидимых обьектов иногда случаются.... Вообще локацию желательно делить на сектора в плане оптимизаци, если не хотите чтоб на вашей локации играть можно было только на минимальных настройках...

[MayLay 155]

8 минут назад, Policai сказал:

Просто этого делать нежелательно, лучше создать самому... Движок конечно при билде всё равно создаст дефолтный, но баги при этом в виде невидимых обьектов иногда случаются.... Вообще локацию желательно делить на сектора в плане оптимизаци, если не хотите чтоб на вашей локации играть можно было только на минимальных настройках...

Вот спасибо, так бы сразу).

К сожалению локация ко мне уже сама по себе пришла в таком виде, как бы я не пробовал, но СДК неправильно создает сектора для объектов (зданий и тд), тобишь что-то было сделано неправильно и увы моих навыков и знаний пофиксить это не хватает. А мод пора бы уже выпустить, уже ни сил ни желания, да люди ждут...

[Xenomorphom 5]

Вылет на этапе компиляции локации

Спойлер

    |    | - loading: decal\decal_plakat_1
    |    | processing: d:\sdk 0.7 full win64\x-ray_cop_sdk\editors\gamedata\textures\wm\wm_pl_2.thm
    |    | - loading: wm\wm_pl_2

FATAL ERROR

[error]Expression    : !is_thm_missing
[error]Function      : CBuild::Load
[error]File          : Build_Load.cpp
[error]Line          : 394
[error]Description   : Some of required thm's are missing. See log for details.


stack trace:

В чем проблема может быть?

Так с этим разобрался, но появилась новая проблема:

Спойлер

    |    | * ERROR: Invalid face. (A=0.000163,e0=0.009352,e1=0.034883,e2=0.036112)
    |    | *        v0[304.278076,9.363493,-47.937996], v1[304.280365,9.361074,-47.946735], v2[304.280365,9.397186,-47.946735]
    |    | * ERROR: Invalid face. (A=0.000000,e0=2.050507,e1=3.000000,e2=0.949493)
    |    | *        v0[248.731995,12.738484,-45.551228], v1[248.731995,12.738475,-43.500721], v2[248.731995,12.738484,-42.551228]
    |    | * ERROR: Invalid face. (A=0.000000,e0=2.433612,e1=2.447835,e2=0.014223)
    |    | *        v0[201.337509,-12.305742,126.472359], v1[201.745224,-12.305742,124.073143], v2[201.747604,-12.305742,124.059120]

FATAL ERROR

[error]Expression    : fatal error
[error]Function      : CBuild::PreOptimize
[error]File          : xrPreOptimize.cpp
[error]Line          : 138
[error]Description   : <no expression>
[error]Arguments     : * FATAL: 2483 invalid faces. Compilation aborted


stack trace:

Исправил, включил игнорирование инвалид фейсов командой -skipinvalid

Изменено 30 октября, 2020 пользователем Xenomorphom

[denis2000 1 009]

10 часов назад, Xenomorphom сказал:

FATAL: 2483 invalid faces. Compilation aborted

Исправьте найденные компилятором косяки геометрии локации или включите игнорирование инвалид фейсов.

[Mysterious 3]

Происходит вылет, когда я компилирую спавн.
Видимо не хватает какой то зоны, но где её найти?

FATAL ERROR

[error]Expression    : fatal error
[error]Function      : CInifile::r_section
[error]File          : Xr_ini.cpp
[error]Line          : 502
[error]Description   : <no expression>
[error]Arguments     : Can't open section 'zone_flame_small'. Please attach [*.ini_log] file to your bug report

[denis2000 1 009]

Mysterious Откуда локация?

[Mysterious 3]

3 часа назад, denis2000 сказал:

Mysterious Откуда локация?

Позаимствовал локацию из мода "Выживший: Побег из Зоны"

[denis2000 1 009]

19 часов назад, Mysterious сказал:

где её найти?



22 минуты назад, Mysterious сказал:

из мода "Выживший: Побег из Зоны"



[Mysterious 3]

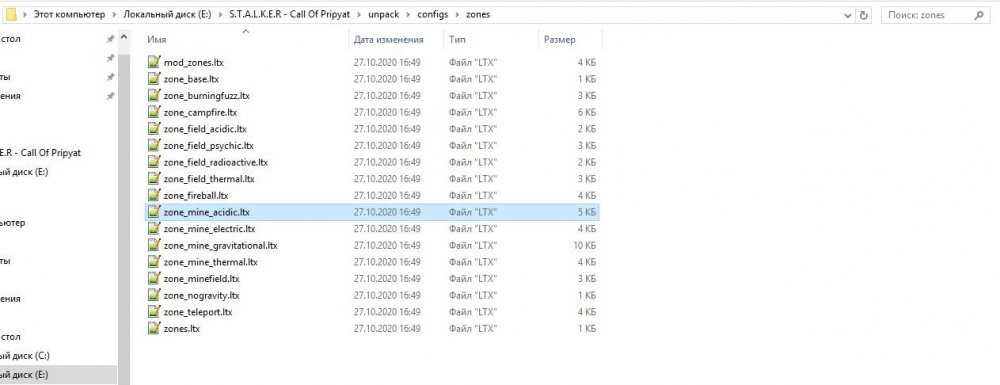

denis2000 Увы, такой зоны нет.

[denis2000 1 009]

Mysterious Поиск файлов по содержимому при посредстве например Total Commander.

[Xenomorphom 5]

Сделал модель оружия

В игре модель hud работает отлично, но как только выбрасываю оружие - вылет:

Спойлер

FATAL ERROR

[error]Expression    : _valid( c )
[error]Function      : CPhysicsShellHolder::correct_spawn_pos
[error]File          : D:\prog_repository\sources\trunk\xrGame\PhysicsShellHolder.cpp
[error]Line          : 171
[error]Description   : object: wpn_akm model: dynamics\weapons\wpn_akm\wpn_akm


stack trace:


Может я неправильно настроил мировую модель в SDK?

[denis2000 1 009]

10 часов назад, Xenomorphom сказал:

Может я неправильно настроил мировую модель в SDK?

Да не настроены бонешейпы.

[Policai 1 337]

11 часов назад, Xenomorphom сказал:

Может я неправильно настроил мировую модель в SDK?

В mp_ranks.ltx  этот ствол прописали???

[Xenomorphom 5]

14 минут назад, Policai сказал:

В mp_ranks.ltx  этот ствол прописали???

Да все прописал.

Что такое бонешейпы и где их найти?

Вернее что надо выбрать для модели оружия?

Изменено 30 октября, 2020 пользователем Xenomorphom

[denis2000 1 009]

29 минут назад, Xenomorphom сказал:

Что такое бонешейпы и где их найти?

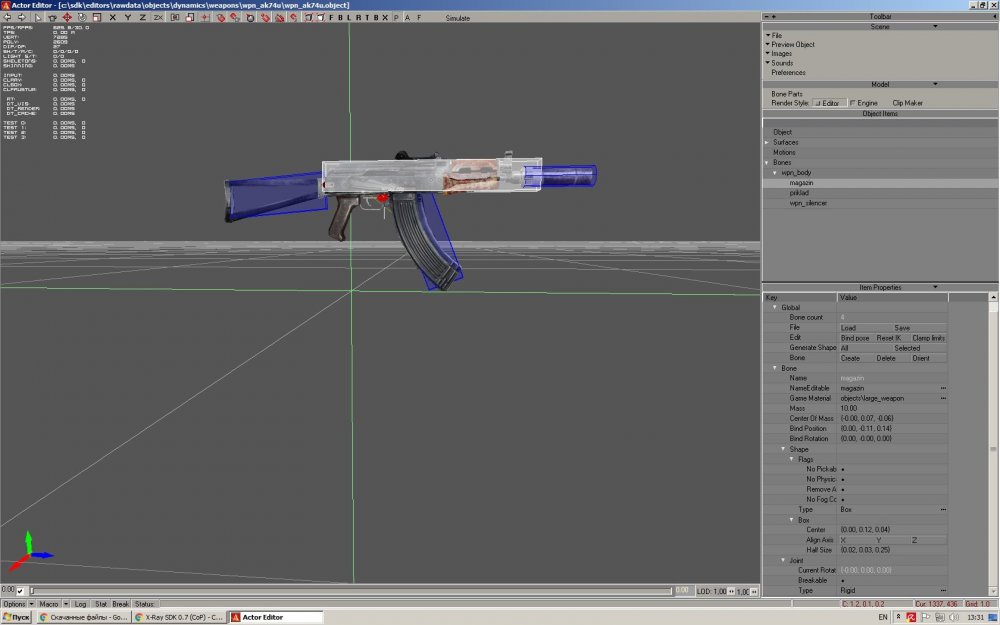

Bone shape - это физические оболочки модели, настраиваются в скелете.



Спойлер





Изменено 30 октября, 2020 пользователем denis2000

[Волк G 14]

как решить



---

Дополнено 0 минут спустя

как решить

[Xenomorphom 5]

denis2000 большое спасибо, все заработало

[denis2000 1 009]

Павел Стрелецкий
1. Пропатчить SDK на предмет увеличения максимального размера LOD текстуры (ссылка в гугле).
2. Внести локацию в конфиги (game_levels.ltx и game_maps_single.ltx).

Изменено 30 октября, 2020 пользователем denis2000

[Волк G 14]

denis2000 ////



---

Дополнено 26 минуты спустя

denis2000 патч установил возникла вот такая проблема

Изменено 30 октября, 2020 пользователем Павел Стрелецкий

[denis2000 1 009]

Павел Стрелецкий Подозреваю, что одна или несколько LOD текстур повреждены (а возможно и сами объекты) попробуйте пересоздать LOD текстуры объектов вашей локации.

[Last_Dawn 71]

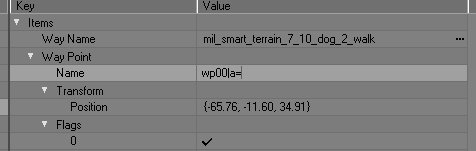

Вопрос, можно ли в вейпоинтах мутантам прописывать анимации (пример: wp00|a=panic) точно так же как и сталкерам - npc? Если да, то где найти наименования разрешённых секций с анимациями (для конкретного мутанта или они унифицированы?). Не сами же они туда вписываются, как в mob_remark например.

Спойлер

И как можно задействовать функции fake_death_stand_up и fake_death_fall_down для зомбированных и к каким зомбированным они применимы - зомбированным-npc или "мобам", которые "гражданские" без оружия?

Изменено 30 октября, 2020 пользователем Last_Dawn
