X-Ray SDK 0.7 (CoP)

[AziatkaVictor 3 556]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

Спойлер

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

Спойлер

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

Спойлер

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

Спойлер

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

Спойлер

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Мольфар 606]

При попытке открыть модель персонажа, сдк начинает сходить с ума(мигает окно лога, а потом выскакивает окно с ошибкой). Что делать? Может ли дело быть в модели? Другие ведь открываются.

Спойлер

* Detected CPU: AuthenticAMD , F15/M4/S2, 2812.00 mhz, 72-clk 'rdtsc'
* CPU Features: RDTSC, MMX, 3DNow!, SSE, SSE2

Initializing File System...
'xrCore' build 0, (null)

-----loading gamedata\configs\system.ltx
* ImageLibrary version: 3.9.3
* 26 supported formats
Starting RENDER device...
* GPU [vendor:1002]-[device:6658]: AMD Radeon R7 200 Series
* GPU driver: 22.19.162.4
* CREATE: DeviceREF: 1
* Vertex Processor: PURE HARDWARE
*     Texture memory: 4094 M
*          DDI-level: 9.0
* GPU shading: vs(fffe0300/3.0/30), ps(ffff0300/3.0/30)
* GPU vertex cache: unrecognized, 16
* DVB created: 2048K
* DIB created: 2048K
count of .thm files=2557
count of .thm files=0
load time=1329 ms
D3D: initialized
Starting INPUT device...
SOUND: OpenAL: enumerate devices...
SOUND: OpenAL: EnumerationExtension Present
devices Generic Software
SOUND: OpenAL: system  default SndDevice name is Generic Software
SOUND: OpenAL: All available devices:
1. Generic Software, Spec Version 1.1 (default) eax[2] efx[no] xram[no]
SOUND: Selected device is Generic Software
* sound: EAX 2.0 extension: absent
* sound: EAX 2.0 deferred: absent
* sound : cache: 32768 kb, 2428 lines, 13820 bpl
* DVB created: 2048K
* DIB created: 2048K
* RM_Dump: textures  : 103
* RM_Dump: rtargets  : 0
* RM_Dump: vs        : 2
* RM_Dump: ps        : 2
* RM_Dump: dcl       : 3
* RM_Dump: states    : 8
* RM_Dump: tex_list  : 103
* RM_Dump: matrices  : 0
* RM_Dump: lst_constants: 0
* RM_Dump: v_passes  : 162
* RM_Dump: v_elements: 162
* RM_Dump: v_shaders : 162
* GPU shading: vs(fffe0300/3.0/30), ps(ffff0300/3.0/30)
* GPU vertex cache: unrecognized, 16
*** RESET [0 ms]
* Loaded: gamedata\textures\prop\prop_color_g.dds[11064]b
* Loaded: gamedata\textures\prop\prop_color_r.dds[11064]b
* Loaded: gamedata\textures\prop\prop_color_b.dds[11064]b
* Loaded: gamedata\textures\prop\prop_fake_dead.dds[22000]b
* Loaded: gamedata\textures\ui\ui_font_hud_01.dds[65664]b
Object 'd:\x-ray_cop_sdk\editors\rawdata\objects\stalker_ecolog.object' successfully loaded. Loading time - 1.42(s).

FATAL ERROR

[error]Expression    : assertion failed
[error]Function      : x:\stalker_addon\sources\trunk\xrcore\FixedVector.h
[error]File          : x:\stalker_addon\sources\trunk\xrcore\FixedVector.h
[error]Line          : 35
[error]Description   : count<dim


stack trace:






Expression    : fatal error

Function      : X:\stalker_addon\sources\trunk\xrCore\xrDebugNew.cpp

File          : X:\stalker_addon\sources\trunk\xrCore\xrDebugNew.cpp

Line          : 230

Description   : <no expression>

Arguments     : nodefault reached




---

Дополнено 48 минуты спустя

Разобрался.



Походу, что-то было не так с путями текстур, поскольку и модель слишком ярко светилась в режиме Smoth Shaded. Очистил пути материалов в милке, заново привязал к скелету и всё загрузилось в сдк.

[AziatkaVictor 3 556]

Иногда вылезает подобная ошибка:

FATAL ERROR

[error]Expression    : b
[error]Function      : X:\stalker_addon\sources\trunk\xrCore\Xr_ini.cpp
[error]File          : X:\stalker_addon\sources\trunk\xrCore\Xr_ini.cpp
[error]Line          : 703
[error]Description   : name[light_preset\light_gas_4m_0000] already exist in section[e:\mods_cop\xray0.812312313131\rawdata\levels\escape.level]

Не могу понять, в чем конкретно ошибка. Появилась после того, как я поставил, удалил и потом снова поставил Group-объект. Проблема в СДК или что-то не так с самим уровнем?

UPD: СДК после появление ошибки не вылетает.

[ed_rez 184]

AziatkaVictor ,

пробелы в названии папки СДК как-то измени/удали.

[Vodka 150]

Master_boli Вполне возможно. Правда на аи сетке придётся экономить, и местами её удалять. В 0.7 ты не сделаешь подобного уровня, СДК просто его не потянет и не загрузит. А вот сделать что-то подобное в другом СДК (к примеру недавно вышедший от isobolevskiy) можно без проблем. Правда как ты компилировать это добро будешь, я не представляю.

[Master_boli 163]

28 минут назад, Vodka сказал:

Master_boli Вполне возможно. Правда на аи сетке придётся экономить, и местами её удалять. В 0.7 ты не сделаешь подобного уровня, СДК просто его не потянет и не загрузит. А вот сделать что-то подобное в другом СДК (к примеру недавно вышедший от isobolevskiy) можно без проблем. Правда как ты компилировать это добро будешь, я не представляю.

А что будет с компилированием , долго компилится будет?

[Vodka 150]

Master_boli Не знаю. Думаю довольно долго. Если учитывать то что на среднестатистических компьютерах тот же Юпитер компилируется +-1 день. Хотя никто не отменял сетевую компиляцию, поэтому тут много факторов будет влиять)

[WolfHeart 836]

13 минут назад, Vodka сказал:

Не знаю. Думаю довольно долго.

Vodka Дело не в том как долго, дело в том, чем.

Вы, знаете компилятор, который способен скомпилить сетку в 10 раз большую чем на Юпитере?

[Vodka 150]

WolfHeart Я - нет.
Этому человеку я сказал, что сетку придётся обрезать.

[FoBiA 5]

Пацаны, Не понимаю где взять текстуру trees_fuflo.thm в сдк 0.7 не могу компелировать спавн из-за отсутствия этой текстуры! Помогите кто знает!

SDK 0.7 от DaaGud

[WolfHeart 836]

34 минуты назад, FoBiA сказал:

Не понимаю где взять текстуру trees_fuflo.

Смотри тут: https://youtu.be/ISGxq4Jh6RU?t=494

Изменено 28 января, 2021 пользователем WolfHeart

[0ouch 143]

Народ, есть ли туторы по работе с параметром "pause delta" у источников звука? Работает ли он в SDK 0.7? Как бы не менял этот параметр - никакой задержки между проигрыванием звука не появляется.

[WolfHeart 836]

Stgs По работе со звуком, более-мение внятных, туторов практически нет. Есть всякие "приблуды", в виде утелит, но на мой взгляд - это действительно "приблуды".  Все, что тебе нужно, находиться в СДК. Нужно только в нем разобраься.

Изменено 30 января, 2021 пользователем WolfHeart

[denis2000 758]

Stgs Исследуйте этот вопрос на практике и напишите такой тутор.

[FoBiA 5]

Пацаны, не понимаю что за бред. Декомпилирую локацию Затон, но когда открываю Левел Эдитор её  просто нет, только Test.level

[denis2000 758]

FoBiA Возможно неверно указан путь к SDK в конфиге декомпилятора. Проверьте.

[WolfHeart 836]

Пацан, я то-же не понимаю что за бред ты тут несешь. Хочешь внятного ответа, так и спрашивай внятно.

Ищи лог конвертера, путь примерно такой: E:\X-Ray_CoP_SDK\editors\appdata\logs\converter.log

Открывается любым текстовым редактором, блокнот, Notepad++ и прочими. Содержимое кидаешь сюда, а дальше мы уже что-то подскажем.

[0ouch 143]

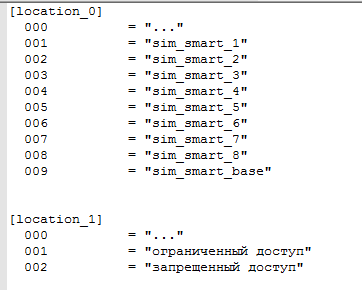

Можно ли в файле game_graphs.ltx изменять и дополнять данные секции? Или игра мне за это по шапке надает?

Спойлер



[denis2000 758]

Stgs Можно.

[0ouch 143]

Изучая локации из оригинала, задался вопросом: необходимо ли ставить и прописывать в game_graphs.ltx графпоинт для технических смартов, которые предназначены чисто для сюжетных целей и в симуляции не участвуют?

Сами ПЫС подобные ставили на тех. смартах Затона и Юпитера (пример: jup_a12_merc), а вот уже в лаборатории Х-8, например, находится просто одинокий смарт без графпоинта. В различных модах ситуация ещё более запутанная, некоторые модмейкеры ставят по 50 сюжетных смарт террейнов на локации и то прописывают к ним графы, то нет.

Есть, конечно, подозрения, что это связано с тем, в каких технических смартах НПС находятся с начала игры, а в каких спавнятся уже по ходу. Но это всего лишь догадки. Может быть кто-то знает точный ответ?





Изменено 3 февраля, 2021 пользователем Stgs

[denis2000 758]

Stgs В этот файл я бы рекомендовал вносить только смарты учавствующие в симуляции и имеющие привязанный графпоинт. Все смарты вносить смысла не имеет. Файл судя по всему предназначен для работы патфайндера строящего маршруты для сквадов путешествующих между смартами.

[Policai 946]

Народ!!! Может кто то пояснить некоторые нюансы по текстуре террейна?

В оригинале ЗП текстуры в папке \gamedata\textures\terrain отсутствуют, только тшм файлы и маска, а в модах наличие текстуры террейна в этой папке обязательно, в чём нестыковка???? Меня интересует какая дожна быть альфа на текстуре террейна? Я вкурсе что её перекидывают из папки левела, но всё таки, есть какие то характеристики???

[denis2000 758]

Policai Насколько я помню, текстура берется из папки \gamedata\textures\terrain\, но если ее там нет то из gamedata\levels\level_name\terrain\. А альфа вообще может отсутствовать.

[Policai 946]

29 минут назад, denis2000 сказал:

Policai Насколько я помню, текстура берется из папки \gamedata\textures\terrain\, но если ее там нет то из gamedata\levels\level_name\terrain\. А альфа вообще может отсутствовать.

В том то и дело Денис, что в оригинале их нет в папке \gamedata\textures\terrain\, но в игре всё прекрасно работает, а если в моде убрать её оттуда то террейн не отображается вообще... прозрачный пол... хотя в папке левела она есть.. а альфа влияет на освещение на локации...



Изменено 11 февраля, 2021 пользователем Policai

[denis2000 758]

1 час назад, Policai сказал:

если в моде убрать её оттуда то террейн не отображается вообще... прозрачный пол...

Еще раз перепроверил - нет. Текстура грузиться именно так как я и сказал. Если удалить ее в обоих папках, то террейн не становиться прозрачным, он становиться однотонным серо-черным (как и все объекты без текстур). Чтобы террейн был прозрачным нужен определенный шейдер.

1 час назад, Policai сказал:

альфа влияет на освещение на локации

Поясните каким образом, если в том моде на котором я тестирую альфы нет и никаких существенных багов освещения террейна я не вижу (как и многие игроки прошедшие этот мод), тем более в некоторых гайдах альфу на терренйне рекомендуют просто удалить.

ПС: Тесты проводились на оригинальных рендерах GSC без правок.

Изменено 11 февраля, 2021 пользователем denis2000

[Policai 946]

denis2000  Я же чайник в этом плане... сужу чисто визуально.. )))  Сейчас перепроверил, точно, без текстуры нормально всё, в прошлый раз у меня небыло не текстуры ни тшмок на новой локе, поэтому и не отображалось видимо... Сори за панику..))))  А по поводу альфы, чисто визуально, без альфы, тени от обьектов  корявые, как будто статика...
Но тут ещё атмосфер вносит коррективы... Сделал новую локу подземную, тестировал её на оригинале ЗП, нормально всё с освещением, ровная подсветка по всей лабе, а там 7 уровней по высоте... а в моде, с атмосфером, есть очень тёмные перепады, видел наверно, я в теме модостроя спрашивал недавно, как вывести освещение под землёй без  $env_mod, квадратный бокс сделать....  Так  и не решил я эту проблему... (((( Пришлось придумывать и ставить дополнительные логические источники света, и лампочки вешать...(((
