X-Ray SDK 0.7 (CoP)

[AziatkaVictor 4 040]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

Спойлер

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

Спойлер

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

Спойлер

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

Спойлер

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

Спойлер

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Крим 897]

AziatkaVictor я про СДК и говорил. Как там задать значения?>

[porige 12]

3 минуты назад, AziatkaVictor сказал:

Дополнено 0 минут спустя

porige мод или оригинал?

Оригинал, МП ЧНа

[AziatkaVictor 4 040]

Крим не уверен, но скорее всего Base Volume.

---

Дополнено 13 минуты спустя

porige для начала, скачай отсюда архив, это распакованная игра:

Далее, скачай конвертор, например, в этом СДК есть уже готовый:

В нём настраиваешь пути, в специальном конфиге converter.ini и fsconverter.ltx, указываешь путь к СДК и указываешь к папке с игрой, откуда планируешь декомпозировать уровень. После указания, пишешь в .bat файл следующее:

название_папки\converter -level версия:уровень_in -out уровень_out -mode le -with_lods -terrain
PAUSE

Теперь по порядку:

• Версия - указываешь конвертору, какую версию игры используешь или какой билд. Очень важно писать его так, как он записан в конфиге converter.ini. От смены версии пути тоже меняются.
• Уровень_in - название уровня из архивов игры, смотри в папке levels
• Уровень_out - то, как будет именоваться уровень в СДК, можно не менять и оставить оригинальное
• Mode:
  • le - если планируешь изменить только спавн, без геометрии. Все объекты будут склеены в чанки.
  • le2 - убирает склеивание, что позволяет удалять прямо в СДК отдельные элементы у объектов. Нужно, если планируешь работать с геометрией уровня.

Если что-то пойдет не так, пиши. Если проблемы в декомпиляции и выдает ошибку, скидывай полный лог, пряча его под спойлер.

[porige 12]

Спойлер

Как фиксить?

---

Дополнено 12 минуты спустя

11 минут назад, porige сказал:

  Скрин (Скрыть контент)

Как фиксить?

Уже пофиксил, прописав выше $server_data_root$ и убрав пути, поставив вместо них дефолтную чушь

---

Дополнено 24 минуты спустя

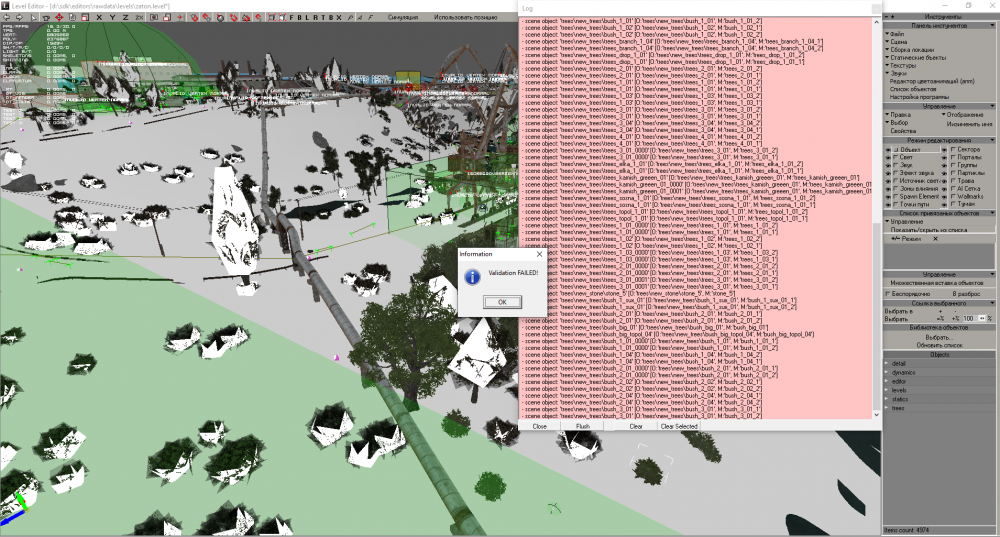

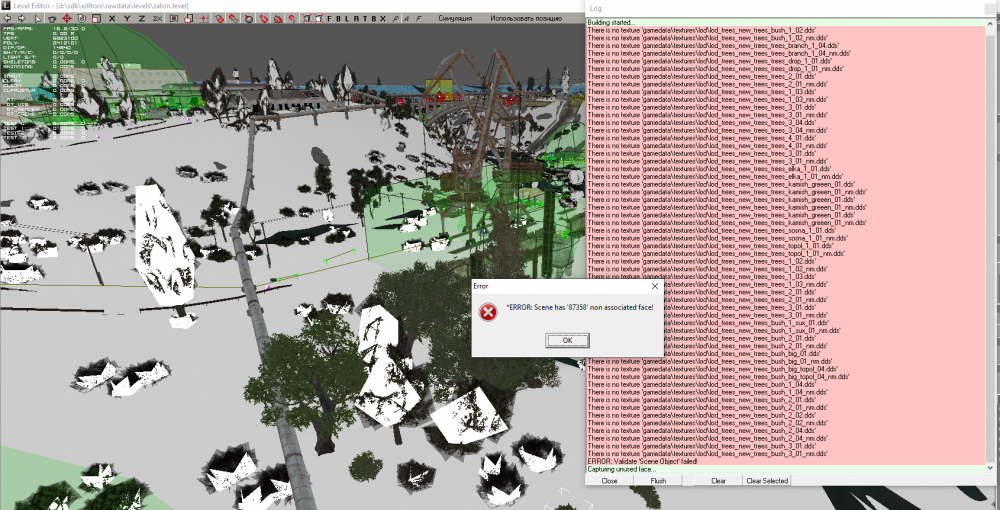

Итак, теперь проблема у меня в том, что карта лежит в датабейсе. Пробовал пару анпакеров - не берут. Советуйте ваши

Изменено 5 октября, 2021 пользователем porige
Чтобы не флудить в теме

[WolfHeart 1 008]

7 часов назад, porige сказал:

Дано: уровень в датабейсе (пробовал распаковать, не помогло), фулл СДК



1 час назад, porige сказал:

Оригинал, МП ЧНа

Ну и за чем тебе тогда весь этот геморой с распаковкой db архивов и конвертацией в формат LE?

Есть же исходники: Уровни, объекты и террейны ЧН

[porige 12]

1 минуту назад, WolfHeart сказал:



Ну и за чем тебе тогда весь этот геморой с распаковкой db архивов и конвертацией в формат LE?

Есть же исходники: Уровни, объекты и террейны ЧН

Да нет, игра оригинальная, карта для его МП. Мне нужно распаковать левую карту для мультиплеера Чистого Неба

[WolfHeart 1 008]

1 минуту назад, porige сказал:

Мне нужно распаковать левую карту для мультиплеера Чистого Неба

Что за карта и для какой версии игры (ТЧ/ЧН/ЗП) она создавалась?

[porige 12]

24 минуты назад, WolfHeart сказал:

Что за карта и для какой версии игры (ТЧ/ЧН/ЗП) она создавалась?

Тёмная Долина из билда ТЧ 1865, для мультиплеера ЧН

[WolfHeart 1 008]

2 часа назад, porige сказал:

Пробовал пару анпакеров - не берут. Советуйте ваши

Раньше пользовался S.T.A.L.K.E.R. Universal Extractor 2.0, а сейчас AXRToolset



1 час назад, porige сказал:

Тёмная Долина из билда ТЧ 1865

Держи: xrCore build 1865 - Aug 9 2004

Распакованная gamedata\levels\lvl04_darkdolina и конвертированная в формат LE SDK_CS.

Дальше сам.

[porige 12]



14 часов назад, AziatkaVictor сказал:

Крим не уверен, но скорее всего Base Volume.

---

Дополнено 13 минуты спустя

porige для начала, скачай отсюда архив, это распакованная игра:

Далее, скачай конвертор, например, в этом СДК есть уже готовый:

В нём настраиваешь пути, в специальном конфиге converter.ini и fsconverter.ltx, указываешь путь к СДК и указываешь к папке с игрой, откуда планируешь декомпозировать уровень. После указания, пишешь в .bat файл следующее:

название_папки\converter -level версия:уровень_in -out уровень_out -mode le -with_lods -terrain
PAUSE

Теперь по порядку:

• Версия - указываешь конвертору, какую версию игры используешь или какой билд. Очень важно писать его так, как он записан в конфиге converter.ini. От смены версии пути тоже меняются.
• Уровень_in - название уровня из архивов игры, смотри в папке levels
• Уровень_out - то, как будет именоваться уровень в СДК, можно не менять и оставить оригинальное
• Mode:
  • le - если планируешь изменить только спавн, без геометрии. Все объекты будут склеены в чанки.
  • le2 - убирает склеивание, что позволяет удалять прямо в СДК отдельные элементы у объектов. Нужно, если планируешь работать с геометрией уровня.

Если что-то пойдет не так, пиши. Если проблемы в декомпиляции и выдает ошибку, скидывай полный лог, пряча его под спойлер.

Спойлер

865 -mode le2 -with_lods -terrain
xray_re: log started (console and converter.log)
level name: darkdolina
can't load darkdolina
total time: 0.002s

Вот такая вот обида получается. Все пути правильные, название то. Как справляться?

Изменено 6 октября, 2021 пользователем porige

[WolfHeart 1 008]

36 минут назад, porige сказал:

can't load darkdolina

Перевод: не могу найти darkdolina.

Конвертер не находит этот уровень. А это значит, что этой локации нет по указанному пути или путь к ней указан не верно.

Батник для декомпиляции должен быть такой:

converter -level 1865:darkdolina -out darkdolina -mode le -with_lods -terrain
PAUSE

В файле converter.ini, находишь секцию билда 1865 и исправляешь в ней путь к локации.

В самом низу секции, надо дописать: spawn_version = cs для ЧН или сор для ЗП.

У меня это выглядит так:

А в файле fsconverter.ltx изменить путь к папке editors твоего СДК:

В моем предыдущем посте, я скинул тебе ссылку на уже все готовое, распакованное и декомпелированное.

11 часов назад, WolfHeart сказал:

Держи: xrCore build 1865 - Aug 9 2004





[porige 12]

3 минуты назад, WolfHeart сказал:

Перевод: не могу найти darkdolina.

Конвертер не находит этот уровень. А это значит, что этой локации нет по указанному пути или путь к ней указан не верно.

Батник для декомпиляции должен быть такой:

converter -level 1865:darkdolina -out darkdolina -mode le -with_lods -terrain
PAUSE

В файле converter.ini, находишь секцию билда 1865 и исправляешь в ней путь к локации.

В самом низу секции, надо дописать: spawn_version = cs для ЧН или сор для ЗП.

У меня это выглядит так:

А в файле fsconverter.ltx изменить путь к папке editors твоего СДК:

В моем предыдущем посте, я скинул тебе ссылку на уже все готовое, распакованное и декомпелированное.





Да я своё пофиксил уже, теперь просто кант лоуд даркдолина. Ещё раз скажу, мапа не прямиком из 1865 вытащена, а с левого сайта скачана и распакована. На сайте она для ЧН МП

[WolfHeart 1 008]

5 минут назад, porige сказал:

теперь просто кант лоуд даркдолина.

Повторяю:

9 минут назад, WolfHeart сказал:

1 час назад, porige сказал:

can't load darkdolina

Перевод: не могу найти darkdolina.

Конвертер не находит этот уровень. А это значит, что этой локации нет по указанному пути или путь к ней указан не верно.

P.S. Скинь мне эту локу.

Изменено 6 октября, 2021 пользователем WolfHeart

[porige 12]

Только что, WolfHeart сказал:

Повторяю:



Я всё это и так знаю, но я положил локацию во все возможные пути, всё так же

[WolfHeart 1 008]

4 минуты назад, WolfHeart сказал:

P.S. Скинь мне эту локу.



[porige 12]

32 минуты назад, WolfHeart сказал:





Спойлер

https://drive.google.com/drive/folders/1ZD6i0MW-q1BHIWePVuoMJ4tdbWnVM-Z8?usp=sharing

Кинул в лс, кину и в тему

Изменено 6 октября, 2021 пользователем porige

[WolfHeart 1 008]

1 минуту назад, porige сказал:

Кинул в лс, кину и в тему

Сейчас, подожди 5 мин.

---

Дополнено 13 минуты спустя

Держи: darkdolina

[Сеговия 176]

Поймал при компиляции спавна следующее:

Спойлер

FATAL ERROR

[error]Expression    : assertion failed
[error]Function      : CGraphMerger::CGraphMerger
[error]File          : xr_graph_merge.cpp (?)
[error]Line          : 597
[error]Description   : tpGraphs.size()

stack trace:

0023:65827B28 xrCore.dll, xrDebug::fail()
0023:006FE666 xrAI.exe

С вылетом из справочника совпадает всё, кроме файла.

Вот что я делал с файлами (game_graphs, game_levels, game_map_single) :

Спойлер



game_graphs - зарегистрировал два новых графпоинта в конце списка [location_3]:

 ...             =  ...
142          = "military_try_1"
143          = "military_try_2"

military_try - название локации после декомпиляции

game_levels - приписал level183 в списке перед тестовыми локациями:

...
level183
tgm_bug_test_3
tgm_jupiter_test

Прописал его в конце game_levels:

[level183]
name   = "military_try"
caption = "military_try"
offset  = 12000.0,     1000.0,    10000.0
weathers = [default]
id  = 183

 game_map_single - прописал в начале:

[level_maps_single]
 ;       stohe_selo                         =
        zaton                             =
        jupiter                             =
        jupiter_underground                 =
        pripyat                             =
        military_try                                             =
        labx8                             =
;        plecha_selo                         =
;        weapons_test                        =

Прописал в конце game_map_single:

[military_try]
global_rect                      = 500.0, 500.0, 504.0, 938.000000
music_tracks                     = pripyat_musics
weathers                         = dynamic_default

---



Потом я нажал Make Game, прожал компилятор АИ-сетки (x64 - идёт в комплекте DaaGuda V), прожал компилятор спавна и получил вылет.

Что у меня не так?



Изменено 14 октября, 2021 пользователем Сеговия

[WolfHeart 1 008]

6 часов назад, Сеговия сказал:

Прописал его в конце game_levels:

[level183]
name   = "military_try"
caption = "military_try"
offset  = 12000.0,     1000.0,    10000.0
weathers = [default]
id  = 183

Тут кавычки лишние.

А так-же:

Проверь правильность написания команды компиляции спавна, а именно:

start bin\designer\release\xrAI.exe -no_separator_check -s level_name -out all

Указанный в команде level_name, должен соответствовать прописанному в параметре name секции уровня, в файле game_levels.ltx

Проверь наличие уровня в папке editors\gamedata\levels

Если его нет, в Level Editor выполните заново: Scene -> Compile -> Build

Если он есть, то проверьте наличие файла: level.ai

Если файла level.ai нет в папке с уровнем, выполните заново: Scene -> Compile -> Make AI-Map



[Сеговия 176]

В 14.10.2021 в 18:44, WolfHeart сказал:

Тут кавычки лишние.

Спасибо, убрал.

В 14.10.2021 в 18:44, WolfHeart сказал:

Проверь правильность написания команды компиляции спавна, а именно:

Всё правильно.

В 14.10.2021 в 18:44, WolfHeart сказал:

Указанный в команде level_name, должен соответствовать прописанному в параметре name секции уровня, в файле game_levels.ltx

Соответствует.

В 14.10.2021 в 18:44, WolfHeart сказал:

Проверь наличие уровня в папке editors\gamedata\levels

Я компилирую только спавн, т.к. не редактировал ни геометрию, ни АИ-сетку (перенос локации из ЧН в ЗП). Мне уже пояснили, что нажимать аи-батник было не надо, но...

Возможно эта строчка из лога прольёт свет:

Цитата

* New phase started: Processing level graphs
! There is no ai-map for the level military_try! (level is not included into the game graph)

Пересоздать и скомпилить сетку? Но такого быть не должно.

---

Решил

Изменено 17 октября, 2021 пользователем Сеговия

[WolfHeart 1 008]

24 минуты назад, Сеговия сказал:

Я компилирую только спавн



Спойлер





Изменено 14 октября, 2021 пользователем WolfHeart

[Сталкер из прошлого 115]

Товарищи опытные, я решил попробовать интереса ради поработать с локациями. Скачал SDK Full версию, чисто для пробы решил расставить несколько кустов-деревьев по локации. Но при компиляции что-то непонятное мне вылезает:

Спойлер

Спойлер





Изменено 17 октября, 2021 пользователем AlNaz

[WolfHeart 1 008]

AlNaz Ошибка типа:

Error: Scene has "87358" non associated face!

Сектора не созданы.

Спойлер



Нужно создать хотябы один сектор. Для этого достаточно сделать:

1) Remove Default;
2) Create Default.

[rex44 2]

Волчарыч, да ты на лог глянь,там все красно от нехватки текстур.Там и с сектором далеко не уедет человек.

[WolfHeart 1 008]

22 минуты назад, rex44 сказал:

да ты на лог глянь,там все красно от нехватки текстур.Там и с сектором далеко не уедет человек.

Я видел.

There is no texture - это лодов нет, там и список объектов, на которые их нужно создать.

Но это уже другой вопрос, я решил за него не писать пока он не решит главный:

Error: Scene has "87358" non associated face!

Ну раз уж ты затронул это то:

Ошибка вида:

There is no texture 'gamedata\textures\lod\lod_levels_l01_escape_l01_escape_lod0030.dds'
There is no texture 'gamedata\textures\lod\lod_levels_l01_escape_l01_escape_lod0030_nm.dds'

Возникает при попытке собрать уровень в редакторе для последующей компиляции.

Текстура Lod-объекта не соответствует текущему lod-объекту.

Решение:

Нужно пересоздать текстуры Lod-объектов. Для этого запустите Level editor без загрузки локации, перейдите во вкладку Scene, выберите пункт Objects -> Library Editor.

В нём выберите любой из lod-объектов вашего уровня, щёлкните по надписи Preview, что справа в меню. Затем нажмите Make LOD, качество выбирайте сами, если это не финальная версия вашего уровня, то Low Quality.

Далее появится окно "Do you want to select multiple objects?", нажмите Yes, и выберите в списке все ваши Lod-объекты, потом нажмите OK и дождитесь окончания создания текстур Lod-объектов.

Спойлер
