X-Ray SDK 0.7 (CoP)

[AziatkaVictor 4 005]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

  Показать контент

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

  Показать контент

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

  Показать контент

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

  Показать контент

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

  Показать контент

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

  Показать контент

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

  Показать контент

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Rishonsky 1]

  В 11.05.2023 в 09:34, macron сказал:

в gamedata\textures\

Т.е. в эту папку просто закинуть, скажем, папку barman из gamedata\meshes\? Или нужно дополнительно запихнуть в папку human, или просто файл barman.ogf в папку textures?

p.s. Вроде разобрался и закинул папку textures из rawdata в gamedata. тем не менее пишет, что текстура не найдена.

Изменено 11 мая, 2023 пользователем Rishonsky

[WolfHeart 991]

  В 11.05.2023 в 10:05, Rishonsky сказал:

Вроде разобрался и закинул папку textures из rawdata в gamedata.

gamedata\textures\ из игры --> в gamedata\textures\ SDK

[Rishonsky 1]

  В 11.05.2023 в 11:51, WolfHeart сказал:

gamedata\textures\ из игры --> в gamedata\textures\ SDK

Да, я именно из игры перенес текстуры в папку textures sdk(заменил папку)

[DREYYY 115]

Modera Diesel Наверное уже будет спамом, простите. Вот смог смоделировать электрощитовой пункт в LightWave 3D.



[Modera 330]

DREYYY годно, годно. Я только не понял почему в реальности все двери и решетки либо вровень со стеной, либо углублены, а у тебя они наоборот выпирают.

[DREYYY 115]

Modera Да помимо этого есть еще отличия, например лестницы сбоку. В реальности там нет поручней.
Также основание здание в реальности плоское, а у меня есть гладкий скос.
Просто хотел сделать геометрию более сложной и детализированной. :)
Кстати делал по пропорциям сталкера и попробую в ближайшее время добавить здание в игру. Только не понял, в сталкере крупные объекты не запекаются?

[Modera 330]

DREYYY что значит "запекаются"?

[DREYYY 115]

Modera Сделать UV-развертку всего здания (спроэцировать на плоскость) - текстуры вместо нескольких файлов сделать одним. В идеале движок будет подгружать не 6 файлов с текстурами, а только один.
В оригинале, судя по всему, так делали только с мелкими объектами. (Например: бочка)


[Modera 330]

DREYYY GSC так не делали почти никогда. Бочки в ТЧ имели отдельные текстурки для дна и стенок даже, Только в ЧН их стали сшивать в одну.

[Gerbys 7]

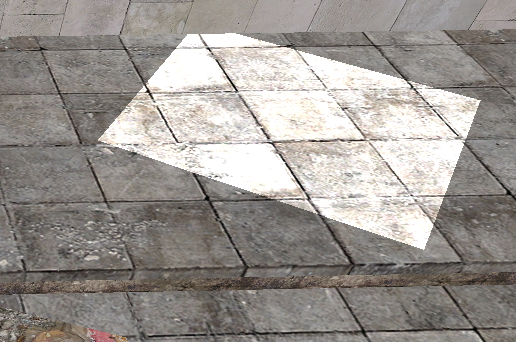

Добрый вечер! Декали в SDK перестали правильно отображаться, как исправить?

Изменено 15 мая, 2023 пользователем Gerbys

[denis2000 1 036]

Gerbys Выбрав другой шейдер перед наложением. Видеоуроки по программе X-Ray SDK 0,4 SDK 0,7 S.T.A.L.K.E.R

Изменено 16 мая, 2023 пользователем denis2000

[Gerbys 7]

  В 16.05.2023 в 09:19, denis2000 сказал:

Gerbys Выбрав другой шейдер перед наложением. Видеоуроки по программе X-Ray SDK 0,4 SDK 0,7 S.T.A.L.K.E.R

Эти декали изначально были на локации, я их не размещал, она декомпилирована для SDK. Если так их оставить, в игре они будут нормальными или нужно найти их все и переделать?

[denis2000 1 036]

  В 17.05.2023 в 18:57, Gerbys сказал:

Если так их оставить, в игре они будут нормальными или нужно найти их все и переделать?

Ну смотрите отображение декалей зависит от текстуры и шейдера. Если их пара абсолютно идентична в SDK и игре, то отображаться они должны одинаково (для этого и нужен SDK чтобы визуально оценивать и настраивать уровень).

[Gerbys 7]

  В 18.05.2023 в 09:50, denis2000 сказал:

Ну смотрите отображение декалей зависит от текстуры и шейдера. Если их пара абсолютно идентична в SDK и игре, то отображаться они должны одинаково (для этого и нужен SDK чтобы визуально оценивать и настраивать уровень).

В таком случае нужно все переделывать... Есть ли возможность увидеть в SDK, какая текстура выбрана у декалей с неправильными шейдерами? Т.к. при нажатии Enter открываются свойства ещё не наложенных декалей.

[denis2000 1 036]

Gerbys Проведите пробную компиляцию, на низких настройках - если в игре на движке нормально отображается, то и трогать ничего не надо.

[ParaworldFan 2]

Приветствую.

Хочу задать такой вопрос: декомпилировал я значит локации - l12_stancia_2 из оригинала ТЧ и из CoC 1.4.22. Заметил интересный момент - ассеты объектов локаций, которые абсолютно идентичны (визуально), сгруппированы по разному. Так, к примеру, в версии CoC выделив Саркофаг - у меня выделяются почти все объекты карты и редактор говорит - мол это один объект. Открыв этот же уровень в ТЧ и выделив тот же саркофаг выделение стало гораздо меньше, теперь часть объектов - это отдельные объекты. Вопрос: знает ли кто почему так происходит? так ли сами сделаны модели или их просто редактор сам так группирует при декомпиляции локаций, и если второе - можно ли как то это отменить, чтобы он разбивал объекты до такого состояния как они были ну скажем в 3д проге смоделированы? Буду признателен за любую помощь.

Для декомпиляции уровня CoC использовал X-Ray SDK 0.7 RePack by DaaGuda V2 с файлами для SDK с файлами CoC с moddb их официального

Для декомпиляции уровня ТЧ использовал Улучшенный Х-ray sdk 0.4 для win7-10, так как SDK CoC не открывал ТЧ уровни

[macron 1 116]

ParaworldFan декомпилируют обычно конвертером. И всегда ХЗ что там на выходе получится. Если в батнике прописано -mode le, попробуй заменить на  -mode le2

[DREYYY 115]

Modera Вот создал сложный террейн с дорогой через LightWave 3D
Но у меня вопрос, как правильно настроить шейдеры для террейна, чтобы отображался асфальт?
Вроде в SDK отображается верно, но в самой игре шейдера асвальта нет :(, есть только травка.

p.s. в textures.ltx прописал пути до террейна. Возможно я ошибся в настройке dds текстуры?



[Modera 330]

DREYYY для того чтобы отображался асфальт надо нарисовать маску терейна. Это такая текстура с именем terrain_*_mask, в которой красный цвет это трава, зелёный это асфальт, синий это песок а альфа это тресканная земля с янтаря вроде.

А на статическом освещении должно работать правильно и без маски.



[DREYYY 115]

Modera Понятно, а есть какой-нибудь урок или статья по созданию макси террейна?

[Modera 330]

DREYYY в ютубе какой-то урок находится по запросу "сталкер маска террейна"

Там правда про 3дмакс, но сути это не меняет, главное закрасить нужные участки текстуры нужными цветами.

[Gerbys 7]

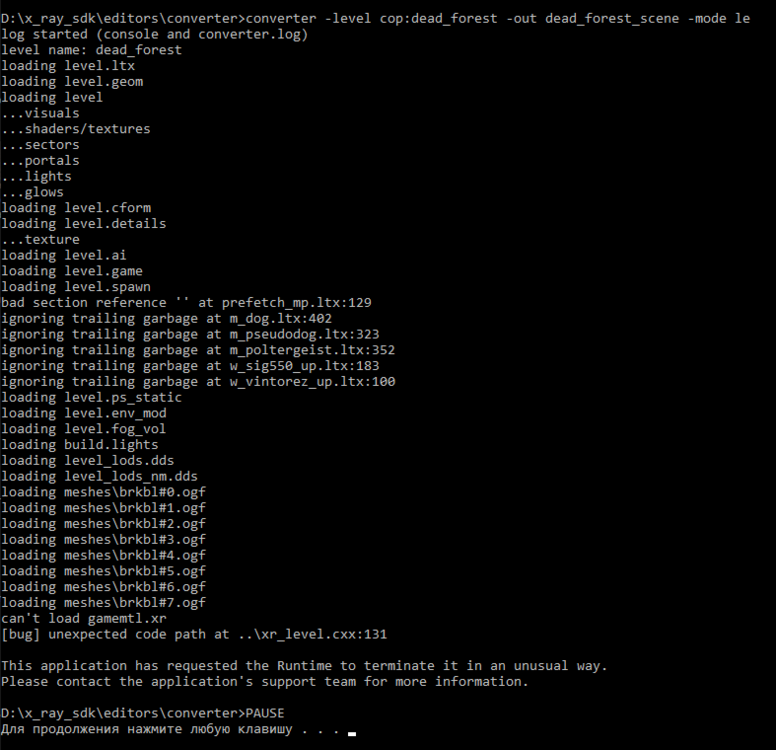

При декомпиляции локации следующая ситуация, как можно исправить?

[WolfHeart 991]

Gerbys Судя по логу, конвертер не находит или не может открыть файл gamemtl.xr

Проверь наличие gamemtl.xr в папке gamedata.

[Крим 889]

Удалять файлы из "X-Ray_CoP_SDK\editors\temp" можно? А то у меня на диске место не хватает. И сдк отказывается запускать уровни.

[denis2000 1 036]

Крим Да. Там временные файлы актуальные в текущей сессии.
