X-Ray SDK 0.4 (SoC)

[AziatkaVictor 3 935]

Разработчик: GSC Game World
Версия: 0.4 (SoC) от 14 мая 2007 года

Спойлер

Изначально выпущен для поддержки маппинга к мультиплееру игры, в связи с чем не содержит компилятора xrAI, необходимого для сборки уровней к одиночной игре. Однако, за исключением отсутствия xrAI, это тот же инструментарий, что использовался для разработки ТЧ. Функциональность входящих в него программ не урезана. Позволяет работать с уровнями (LE), импортом и настройкой моделей (AE), шейдерами (SE) и библиотекой партикл-эффектов (PE), а также рядом более мелких областей.

Стандарт де-факто для разработки крупных модов. Позволяет работать под ЧН и ЗП при использовании сторонних версий xrAI.

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• xrLC
• xrDO

Также включает:

• Плагины для экспорта из Maya 8 и 8.5 в формат *.object
• Скрипты для Maya
• Туториалы по основам работы (20) на английском языке

Спойлер

Патч от Neo][ и Haron

v0.1 от 17 мая 2007 года:

• Исправлен баг со свойствами spawn element, где открывалось окно выбора LightAnims вместо визуала.

v0.2i (внутренняя тестовая версия):

• Исправлен баг с отображением detail objects (травы в Level Editor)
• Исправлено отсутствие демо-объектов в Shader Editor
• Обновлен ряд библиотек:
• Bugtrap.dll (до версии 1.2.2654.37769)
• cc3260mt.dll (до версии 6.0.1.0)
• Borlndmm.dll (до версии 7.0.4.453)
• FreeImage.dll (до 3.10.0.0)
•  LWO.dll (поддерживается LightWave 7.x+)

v0.3 от 16 февраля 2009 года:

• Исправлена неработоспособность Actor Editor
• Исправлен ряд проблем с совместимостью

v0.4 от 4 ноября 2009 года:

• Восстановлены опции xrLC

Патчи от K.D

• Отключена оптимизация мешей скелетных моделей при экспорте в *.ogf (аналогично HQ Geometry в AE X-Ray SDK CoP).

Скриншоты:



• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Исправлено отсутствие окошка выбора файлов при добавлении анимаций на Windows Vista/7 и выше. Должны заработать и другие проблемные окошки.
• Внимание! Actor Editor должен запускаться с исправлением ACT на XPFileDialog.



Патч от Real Wolf

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK SoC, а также патчи.
2. Запустите файл инсталлятора "xray-sdk-setup-v0.4", и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора патча от Neo][ и Haron, и установите его в корневую директорию X-Ray SDK SoC.
4. Установите X-Ray AI Compiler SoC.
5. Файл xrECoreB.dll из первого патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_SoC/level_editor/bins"
6. Файл LevelEditor.exe из второго патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_SoC/level_editor/bins"
7. Файл xrCoreB.dll из третьего патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_SoC/level_editor/bins"
8. Файл xrEPropsB.dll из патча от Real Wolf, переместите с заменой в директорию: "X-Ray_SDK_SoC/level_editor/bins"
9. Распакуйте игровые архивы ТЧ и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_SoC/level_editor."
10. Если ваша версия Windows выше XP, обязательно устраните несовместимость X-Ray SDK SoC с Windows или установите современную совместимую версию X-Ray SDK SoC 2014 Edition.

Спойлер

X-Ray SDK SoC:

• Официальный источник: gsc-game.com (нерабочая ссылка) | ЯндексДиск
• Версия fixed от 22.06.20: ЯндексДиск | GoogleDrive
  • Для работы нужны rawdata и gamedata
• Версия fixed от 06.08.21: GoogleDrive
  • Для работы нужны rawdata и gamedata
• Rawdata и Gamedata: GoogleDrive

Патчи:

• Патч от Neo][ и Haron
• Патч #1 от K.D
• Патч #2 от K.D (битая ссылка)
• Патч #3 от K.D
• Патч от Real Wolf (битая ссылка)

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Rhomios 39]

Михаил анимации смотрят в Actor Editor'е, но .ogf модели надо конвертировать в формат .object



вот тут ищи все

если хочешь чтобы нпс занимались "делами", то придется сделать намного больше телодвижений, чем просто заспавнить их

---

Дополнено 3 минуты спустя

Изменено 20 февраля, 2021 пользователем Rhomios

[crunch 0]

скажите ПЖ где я могу скачать норм версию x-ray-sdk для роботы з тч

[Rhomios 39]

crunch а загадочную страну под названием Гугляндия посетить слабо, гайд на ютубе там глянуть ну или на крайняк заглянуть в шапку темы ????

[ScR1pt 543]

Как создать переход на другую локацию?
В игре при заходе в зону шейпа ничего не происходит. Метки на карте нет, несмотря на story ID


Изменено 25 марта, 2021 пользователем ScR1pt

[Штази 53]

Policai Лучший сдк которым я пользовался. Спасибо!

[Grizzly_RPA 12]

crunch X-Ray SDK 0.4 fixed это пока лучшее, что я видел

---

Дополнено 0 минут спустя

Rhomios в шапке оригинальный сдк, который неактуален.

[xorda 2]

Всем здравия!) Я пишу сюда, потому что этот вопрос имеет отношение к СДК 0.4. Есть ли в СДК 0.4 ограничение по количеству установленных моделей на один уровень? Если есть, то что это за число?

Я понимаю, что локации создаются в 3d max, но я не люблю там делать весь уровень, потому что неудобно. Я лишь хочу создать небольшие модели в 3d max, а потом расставлять их на карте. Грубо говоря, я могу создать небольшую модель туннеля, которую могу скопировать на карте 50-100 раз. Потом, ещё добавив модели на карту, она будет готова. Допустим, 500-1000 моделей будет на карте. Собственно и возник ещё один вопрос, движок и игра справятся со всем этим добром?

Изменено 3 апреля, 2021 пользователем xorda
Чтобы всем была понятна причина такого вопроса.

[Михаил 2]

Существует ограничение на количество полигонов для сдк и движка игры, это может быть как одна модель на всю локу так и тысяча моделей.

[xorda 2]

Михаил а какое число у ограничения по количеству полигонов? У меня 95% моделей - low-poly.

[Михаил 2]

Предельного количества полигонов на локу не помню уже, может кто из местных старожилов подскажет.

[Bryndza 10]

Пытаюсь сгенерить bump и bump# в актор эдиторе, пишет "invalid gloss mask" в логе. Почему?

---

Дополнено 5 минуты спустя

Карты генерируются, но что значит эта ошибка и как она может повлиять на конечный результат? И еще, нужно ли записывать в textures.ltx файл bump#? Каким образом он знает что нужно взаимодействовать с bump файлом?

Изменено 7 апреля, 2021 пользователем Bryndza

[Misery 433]

После первого запуска ActorEditor и по его закрытию, я уже не могу открыть ни один Editor. Тупо краш с логом

Expression    : assertion failed
Function      : ..\..\xrCore\FS.h
File          : ..\..\xrCore\FS.h
Line          : 265
Description   : (Pos<=Size) && (Pos>=0)



[oleg19966 299]

del





Изменено 19 ноября, 2021 пользователем oleg19966

[Misery 433]

Misery уже исправил, дело было в .thm файлах.

[oleg19966 299]

Можно ли собрать карту на драфте, а к ней АИ сетку на максималках?

[Xpyст 22]

а где можно Патч #2 от K.D найти



[Михаил 2]

Товарищи отображается ли в сдк где либо  количество нодов на локации?

[Prizvan2 0]

Всем привет, недавно начал осваивать sdk 0.4.

Научился работать со спавн-элементами, теперь же хочу научиться работать с объектами (Objects).

Начну с простого: Вот захотел я передвинуть, допустим, автобус на Кордоне (прикрепил скрин). Какие компиляторы нужно использовать, чтобы в игре он тоже поменял свое месторасположение? Напишите, пожалуйста, последовательность, в кратце)

[Vector Infamous 191]

oleg19966, можно, сетке без разницы, в каком качестве собрана геометрия, работает от коллижена.

Михаил, в режиме редактирования Ctrl+A (выделить всё), справа внизу, в нижней панеле, в ячейке Sel: будет выведено число всех выделенных нод.

Prizvan2

8 часов назад, Prizvan2 сказал:

Вот захотел я передвинуть, допустим, автобус на Кордоне (прикрепил скрин). Какие компиляторы нужно использовать, чтобы в игре он тоже поменял свое месторасположение? Напишите, пожалуйста, последовательность, в кратце)

Фулл билд сцены и компил в xrLC при любом изменении статичной геометрии. Последовательно, вкратце.

[Prizvan2 0]

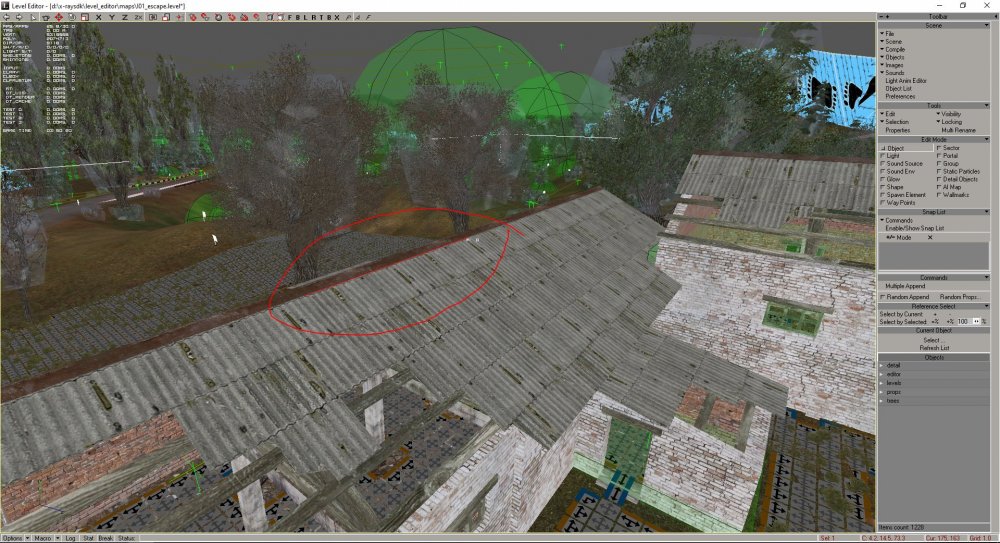

Спасибо за ответ. Теперь вот в чем проблема: как вытащить эту модель домика на элеваторе, чтобы фиксануть invalid face? Не дает эта ошибка закончить компиляцию) Сразу скажу, что пробовал использовать компиляторы, которые обходят данную ошибку, но из-за инвалид фейсов возникает еще один еррор, который они обойти уже не могут) Так что придется как-то вытаскивать модельку и идти в макс, фиксить.

Как я понял, данная модель - это часть карты, ее нету в файлах, вместе с остальными модельками. Возможно этот домик находится по пути "levels\l01_escape\meshes" <-- но там какая-то дичь, я пробовал просматривать через model viewer.



Изменено 5 мая, 2021 пользователем Prizvan2

[Vector Infamous 191]

8 часов назад, Prizvan2 сказал:

как вытащить эту модель домика на элеваторе, чтобы фиксануть invalid face?

Импортировать модель в 3ds max через xray max tools, и далее уже работать с его геометрией там. Если в ассортименте другой 3D-пакет, то пользоваться его плагинами/скриптами для работы с иксреевской геометрией, написанными для него, какие там под другие есть, я не знаю, не пользуюсь.

8 часов назад, Prizvan2 сказал:

Возможно этот домик находится по пути "levels\l01_escape\meshes" <-- но там какая-то дичь, я пробовал просматривать через model viewer.

Там лежат динамические разрушаемые объекты в последовательной нумерации.

[Михаил 2]

Товарищи может ли происходить вылет при компиляции из за того что нод немного заходит в геометрию модели или в плотную к ней прилегает?

[Vector Infamous 191]

Михаил, не должен и вообще такие вещи проще и лучше самому проверить, чем спрашивать.

[Prizvan2 0]

Vector, спасибо, все сработало. Автобус переместился) теперь буду менять все остальное.

Изменено 5 мая, 2021 пользователем Prizvan2

[Xpyст 22]

кароч при заполнении локации столкнулся з нехваткой 3д моделей можете кто то подсказать как мне можно добавить новую модельку в SDK  например хочу добавить модельку дерева и з  Absolute Nature  так вот как мне ее от туда вытащить  и самое главное как ее добавить в SDK  ?
