X-Ray SDK 0.7 (CoP)

[AziatkaVictor 4 015]

Разработчик: GSC Game World
Версия: 0.7 (CoP) от 28 декабря 2010 года

Описание:

Спойлер

Это инструментарий, представляющий из себя обновленную версию X-Ray SDK CS с полным набором инструментов для работы с игрой S.T.A.L.K.E.R. - Зов Припяти на движке X-Ray Engine 1.6. Позволяет работать с модификациями любой сложности, вплоть до тотальных конверсий с полностью новым содержимым.

Состав:

Спойлер

• Level Editor
• Actor Editor
• Shader Editor
• Particle Editor
• Postprocess Editor
• Dialog Editor
• Script Debugger
• xrAI
• xrLC
• xrDO
• Документация по основам работы на русском языке

Изменения:

Спойлер

Level Editor

• Доработан инструмент Move. Теперь необязательно переключаться нужную ось для перемещения объекта, теперь на объекте отображаются контроллеры, за которые достаточно просто потянуть курсором.
• Появилась отсутствовавшая в X-Ray SDK CS возможность использования spawn element классов: actor, camp, smart_terrain, smart_cover и им подобных.
• Таким образом, в X-Ray SDK CoP появилась возможность работы со смарткаверами (которые хоть и появились впервые в ЧН, но в его SDK были недоступны) в частности и уровнями для одиночной игры в целом (имевшаяся в LE X-Ray SDK CS, но достаточно ограниченная).
• Убран ряд устаревших классов spawn element, добавлены задействованные в ЗП классы.
• Появился инструмент Simulate / UseSimulatePositions, предназначенный для проверки физики прямо в редакторе.
• Для ряда классов spawn element отображаются вспомогательные модели, упрощающие работу в ситуациях, когда в сцене много объектов.
• Небольшие изменения перечислять нет особого смысла. Так или иначе, Level Editor содержит все необходимые для работы с любым уровнем инструменты.

Postprocess Editor

• Приложение для создания и редактирования файлов *.ppe (постпроцесс-эффектов). Достаточно просто в освоении: семь классов эффектов, ряд параметров в каждом, возможность строить последовательности и другие возможности.
• Отсутствовало как в X-Ray SDK SoC, так и в X-Ray SDK CS.

xrAI, xrLC, xrDO

• В компиляторах новой версии улучшена поддержка многопоточной работы на многоядерных процессорах, и они используют до 4 Гб памяти (для сравнения: компиляторы ЧН хоть и поддерживали 4 ядра, но в них еще не была реализована адресация памяти, а в ТЧ и вовсе использовался только один поток). Скорость компиляции при полной нагрузке, соответственно, может вырасти до двух раз по сравнению с ЧН.
• Также стоит заметить, что именно невозможность адресации компилятором более, чем 2 Гб ОЗУ, была причиной ряда ограничений, с которыми сталкивались разработчики модов: на максимальный размер AI-сетки (и, следовательно, размер играбельной площади уровня) и на максимальное количество вершин, - причем в ситуациях, когда сама игра бы вполне выдержала уровень.
• Разумеется, это не означает, что стоит пробовать делать уровни в 5х5км или 20 миллионов полигонов, но ситуаций, когда движок может работать с уровнем, а компилятор - не в состоянии его собрать из-за ошибок переполнения памяти, - происходить уже не должно.

Сетевая компиляция

• Важное нововведение - возможность компиляции уровня на нескольких компьютерах одновременно.
• Выполняется она с помощью xrLC и дополнительных приложений. Один компьютер выполняет роль "координатора", остальные, "агенты", работают с определенными им задачами.
• Для простоты работы к SDK приложены уже настроенные исполняемые файлы, с которыми достаточно лишь указать имя уровня и IP координирующего компьютера.
• Смысл использования такой компиляции понятен - она позволяет собирать сложные уровни с очень высокими установками качества за куда меньшее время, чем на одном PC. Разумеется, со времен xrLC ТЧ, у которого уходило до недели чистого времени на сборку крупного уровня в высоком качестве, скорость работы компилятора возросла до четырех раз, но время компиляции всё равно не назовешь быстрым.

Dialog Editor

• Приложение для редактирования диалогов игры в формате *.xml с поддержкой условий и проверок: has_info, dont_has_info, give_info, disable_info, precondition, action.

Script Debugger

• Приложение для отладки Lua скриптов, проверка синтаксиса и их валидности. Поддерживает работу с Source Control Center.
• В X-Ray SDK CoP совершенно кардинальных изменений нет. Движок создан не вчера, и большинство инструментов подходит для работы в неизменном виде уже который год. Главным является то, что по сравнению с X-Ray SDK SoC и X-Ray SDK CS, предназначенных исключительно для работы с мультиплеерными уровнями, в версии 0.7 все инструменты присутствуют в полном объеме, и совместимы с последними версиями форматов, используемых в X-Ray Engine 1.6 (ЗП).

Совместимость:

Спойлер

• Формат уровней (за исключением данных, относящихся к xrAI), практически не менялся, поэтому результаты работы xrLC могут быть использованы и в ЧН. Разумеется, это относится только к мультиплеерным картам либо использованию геометрии.
• Файлы, собранные xrDO, совместимы как с ЗП, так и с ЧН и ТЧ.
• Файлы *.thm совместимы со всеми версиями игры вплоть до ТЧ 1.0004.
• Формат скелетных объектов *.ogf в ЗП и ЧН одинаков, - результаты работы в Actor Editor можно использовать в обеих играх.

Неофициальные патчи:

Спойлер

Патч от Loxotron

• Добавлены *.dll для плагинов к Maya
• Добавлен ActorEditorLevel.cform для корректной работы функции Simulate в ActorEditor

Патч от K.D.

• Форсировано использование групп сглаживания при экспорте моделей.
• Работает с группами сглаживания как 3ds Max, так и Maya.

Скриншоты:




Патч от macron

• Исправление вылета при построении уровня на стадии Merge LOD textures.
• Ошибка возникала из-за большого количества лод-объектов на локации (>128). Они просто не вмещались на текстуру 2048х2048. Теперь текстура будет увеличена до нужных размеров и соответственно лодов можно будет ставить намного больше.
• Включена поддержка более 2 Гб ОЗУ для всех редакторов.

Патч от Kontro-zzz

• Снято ограничение по добавлению большого количества моделей на сцену за один раз (через Multiple Append и т.п.). В оригинале было максимально 32 модели.

Установка:

Спойлер

1. Скачайте по одной из доступных ссылок: X-Ray SDK CoP, а также патчи.
2. Запустите файл инсталлятора xray-cop-sdk-setup.exe и установите SDK в удобную для вас директорию.
   • ВНИМАНИЕ! Путь к директории не должен содержать пробелов, иначе при работе с SDK будет происходить вылет.
3. Запустите *.exe-файл инсталлятора первого патча, и установите его в корневую директорию X-Ray SDK CoP.
4. Файл "xrECoreB.dll" из патча от K.D., переместите с заменой в директорию: "X-Ray_SDK_CoP/editors/bin/designer/mixed."
5. Распакуйте архив с файлами третьего патча в корневую директорию X-Ray SDK CoP с заменой.
6. Распакуйте архив с файлами четвертого патча в корневую директорию X-Ray SDK CoP с заменой.
7. Распакуйте игровые архивы Зова Припяти и переместите полученную папку gamedata с заменой в директорию "X-Ray_SDK_CoP/editors."

Ссылки на скачивание:

Спойлер

X-Ray SDK CoP:

Скачать с PlayGround (~446 Мб)

Патчи:

• Патч от Loxotron
• Патч от K.D.
• Патч от macron
• Патч от Kontro-zzz №1
• Патч от Kontro-zzz №2

В теме можно задавать любые вопросы, так или иначе связанные с СДК, но вопросы, которые его не касаются, следует писать в специальных для этого темах у нас на форуме, заранее спасибо!

[Злобная реклама]

[Policai 1 344]

rex44 У Вас заблокирован гугл???? Это очень старая ошибка, и давно решённая...

https://www.google.ru/search?client=opera&q=deffer_impl_flat.vs&sourceid=opera&ie=UTF-8&oe=UTF-8

Изменено 27 марта, 2021 пользователем Policai

[rex44 2]

За шейдер благодарен, нельзя надолго отрываться от сдк - все из кабины вылетает)) Ладно,этот момент касается текстуры для террейна,а если я террейн решил затайлить- на нем будет немеряно таких текстур,сдк для каждой будет лайтмапы обсчитывать или нет(учитывая,что локация не мелкая страшно подумать сколько он их обсчитает и какое время на это потребуется) ?

[Paradox27kms 17]

При загрузки декомпилированной локации в редакторе путем open SDK отказывается её загружать звук ошибки и вылет, обновляется лог текущей датой но он пустой

Изменено 1 апреля, 2021 пользователем Paradox27kms

[denis2000 1 041]

Paradox27kms К сожалению, без лога или других подробностей, что то посоветовать вряд ли получиться.

[Policai 1 344]

Paradox27kms  Лог есть всегда и не пустой, даже просто при открытии сдк уже создаётся лог. Вы кстати ни разу не показывали логи сколько тут не писали, у Вас он никогда не создаётся почему то... Тогда покажите лог просто открытия и закрытия сдк...



[AsuraH 81]

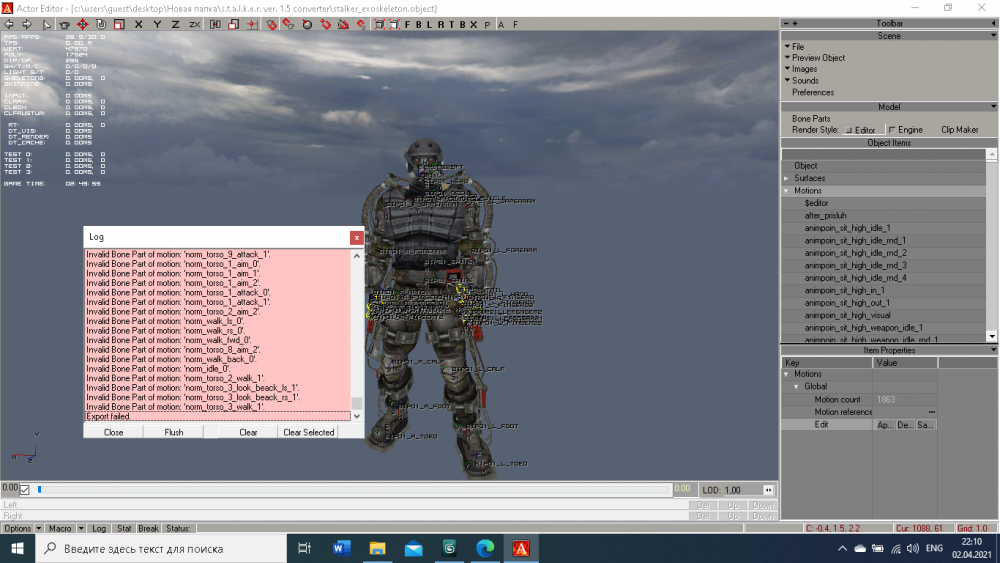

Добрый вечер, не так давно переустановил SDK и при попытке выгрузить анимации
получаю вот такую вот ошибку
Хотя SDK тот же и до этого работал без проблем
в чем может быть проблема?

[denis2000 1 041]

AsuraH В чем проблема в логе написано. Настройте Bone Parts (пункт в меню Model). Как нужно распределить суставы гуглите.

[Stepan_sovok1917 41]

Склепал небольшой террейн, но он оооооочень долго компилирует на этапе light: implict, ещё и грузит core i7 на 100%, хотя локация совсем маленькая. А в самой игре вообще не отображается, персонаж ходит по воздуху. Что это такое и как это поправить?

Материалы: https://disk.yandex.ru/d/9A02OzgWUQC8DA



P.S. не отображается на динамике, на статике всё выглядит так: https://disk.yandex.ru/i/1OzYT31lGFmW8Q

[rex44 2]

Настрой текстуру террейна и файл маски(точнее ее .thm) добавь.

Состав текстур должен выглядеть примерно вот так

"террейн".dds

"террейн".thm

"террейн"mask.thm

P.S. Точнее,проблема твоя именно в отсутствии маски.

Изменено 10 апреля, 2021 пользователем rex44

[Policai 1 344]

Народ! Существует ли вариант удаления звука с локации, без перекомпиляции? Хотя не уверен что и это поможет..

Суть проблемы такая, сталкиваюсь уже не первый раз, при удалении звука, запустить локацию  больше невозможно, мёртвое зависание при входе в игру, на экране загрузки уровня, когда высвечивается  текст нажмите любую клавишу,  нижимаешь и всё... Выход только через диспетчер задач... Раньше выходил из этого положения распаковывая файл
level.snd_static,  поправляю его вручную, потом снова собираю и всё работает (Конкретно уже не помню что там делал, но если разберу то думаю увижу и вспомню) Но очень нехочется этого делать, хотелось бы разобраться есть ли другие варианты?

[Stepan_sovok1917 41]

rex44 Сделал маску, террейн стал отображаться, но текстура размытая, хотя шейдеры я настроил

Материалы:https://disk.yandex.ru/d/qdGkeMjsUtwxlQ

[rex44 2]

В настройке текстуры подними скейл(там где детальную текстуру прописываешь) этак на 30 -50(скомпиль,глянь хватит-нет ).

[Stepan_sovok1917 41]

rex44 Спасибо, теперь текстуры нормального размера, но появились две проблемы:

1) вместо текстуры травы текстура земли, хотя шейдеры стоят на траву и в сдк отображается текстура травы

2) резкий переход между материалами(вроде, маска должна это фиксить, нет?)

https://disk.yandex.ru/d/rBBBaKX5QQhxpw?w=1

[rex44 2]

Дитейл-текстуру выбери с травой.В маске переходы,вроде ,альфаканалом настраиваются (точно не скажу,тут надо какого нибудь матерого перца спрашивать).

[Stepan_sovok1917 41]

18 минут назад, rex44 сказал:

Дитейл-текстуру выбери с травой

Где?

Изменено 11 апреля, 2021 пользователем Stepan_sovok1917

[rex44 2]

В настройках текстуры террейна есть выбор детальной текстуры(для нее ты скейл поднимал).

[Stepan_sovok1917 41]

rex44 Там трава и стоит, но в игре почему-то отображается земля

[rex44 2]

Значит шейдер земли назначен в материалах.

[Stepan_sovok1917 41]

rex44 Написано grass

Да и в сдк отображается трава

[rex44 2]

Теперь моя очередь орать "Спасите-помогите!!!!" Собрал тестовую карту ,настройки чуть выше драфта,на динамике все более-менее пристойно,а на статике вылетает с ошибкой

FATAL ERROR

[error]Expression    : fatal error
[error]Function      : CBlender_default::Compile
[error]File          : D:\prog_repository\sources\trunk\Layers\xrRenderPC_R1\BlenderDefault.cpp
[error]Line          : 63
[error]Description   : <no expression>
[error]Arguments     : Not enought textures for shader, base tex: metal\metal_01

Вот этот метал чудит, распаковал шейдер,там на нем дефалт,как и на остальном не альфовом металле.

---

Дополнено 2 минуты спустя

А у тебя в маске какие дитейлы по цветам приатачены ?

Саму маску выкинь,оставь thm

Изменено 11 апреля, 2021 пользователем rex44

[Stepan_sovok1917 41]

3 часа назад, rex44 сказал:

А у тебя в маске какие дитейлы по цветам приатачены ?

Всё, разобрался, спасибо за наводку.



4 часа назад, rex44 сказал:

В маске переходы,вроде ,альфаканалом настраиваются (точно не скажу,тут надо какого нибудь матерого перца спрашивать).

Если между зелёным слом и красным слоем нарисовать желтый, будет плавный переход

См. картинки https://disk.yandex.ru/d/orXlvKHcJ0P6YA?w=1







3 часа назад, rex44 сказал:

[error]Arguments     : Not enought textures for shader, base tex: metal\metal_01

Вот же тебе сказано. Текстуры metal/metal_01.dds не хватает

Изменено 11 апреля, 2021 пользователем Stepan_sovok1917

[Policai 1 344]

При чём тут сдк 0.7 если обсуждаете проблемы  по ТЧ?  Какой жёлтый цвет на маске? там 3 цвета R G B, красный зелёный и синий, + правильная Альфа, белый цвет только на дырах в терейне, + правильный thm файл...   Смешивания нет только на статическом освещении, там где маска не работает...

---

Дополнено 3 минуты спустя

3 часа назад, rex44 сказал:

Вот этот метал чудит, распаковал шейдер,там на нем дефалт,как и на остальном не альфовом металле.

Сама текстура может и без альфы, а тшм файл от неё родной? или сдублированный с какой то? альфа может быть прописана в тшмке...  пробуй деф вертекс поставить оба шейдера... поможет...

[rex44 2]

Странно,но помогло,thm родная(надо будет разобраться),но пока и кастыль сойдёт.Спасибо.

Ё-маё,почему не могу удалить файлы из медиа(отмечаю очистить выбраное,а файл остается) и каждый скрин доступен все меньшего размера



Изменено 11 апреля, 2021 пользователем rex44

[Stepan_sovok1917 41]

1 час назад, Policai сказал:

При чём тут сдк 0.7 если обсуждаете проблемы  по ТЧ?

Речь идёт как раз про сдк 0.7. На моих скринах ЗП.

1 час назад, Policai сказал:

Какой жёлтый цвет на маске? там 3 цвета R G B, красный зелёный и синий

Жёлтый = зелёный + красный, то есть эффект смешения, отсюда плавный переход

2 часа назад, Stepan_sovok1917 сказал:

 https://disk.yandex.ru/d/orXlvKHcJ0P6YA?w=1

Скрин 1 - как у меня выглядит кусок маски

Скрин 2 - как террейн с этой маской выглядит в игре

Скрин 3 - как террейн выглядит с маской без жёлтого перехода

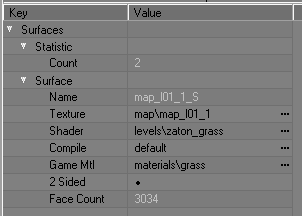

Скрин 4 - как настроена текстура маски в сдк

Если я в чём - то неправ - прошу поправить.

[Policai 1 344]

1.  Прочитай анимательно мой пост, и где на скрине можно увидеть как выглядит маска?
2.  Выглядит хренова и неправильно..
3.  То же самое..
4. Как правильно выглядит тшм ка пока не могу показать, тяжёлая лока компилится, сдк не буду трогать.

5. При чём тут папка map????? Испокон веков во всех версиях игры текстуры связанные с террейном лежат в папке terrain  с именем terrain_ЛОКАЦИЯ,  что вы желаете сделать если не хотите начать с простейшего ???
6. Что тебе мешает взять тшм ки из оригиналов,  переименовать под своё название и положить их в папку. При открытии TGA в акторе он подхватит настройки из этих тшмок... и перепишет их под размер вашего террейна...
7. Не поленись, найди уроки Андрея Непряхина как сделать террейн, там есть всё, и как настроить текстуры... Они есть тут на сайте, да просто у гугла спроси или ютуба, он кучу ссылок выдаст...

---

Дополнено 1 минуту спустя

29 минут назад, Stepan_sovok1917 сказал:

Жёлтый = зелёный + красный, то есть эффект смешения, отсюда плавный переход

Найди на какой нибудь маске из оригиналов жёлтый цвет.... К тому же несерьёзно даже думать что полоска в 1 пиксель как то читается..))) и даже предпологать что этот пиксель проходит точно по пикселю границы материалов уже юмор..)))
Вы просто поймите основу
Красный цвет - это материал трава
Синий цвет - это материал вода. земля
Зелёный цвет - это материал асфальт...
Жёлтый цвет это листва на текстуре дет, для неё не существут материала
А смешивание проходит автоматом по границе материалов указанных в максе, а не как по цвету рисования...

Изменено 11 апреля, 2021 пользователем Policai
